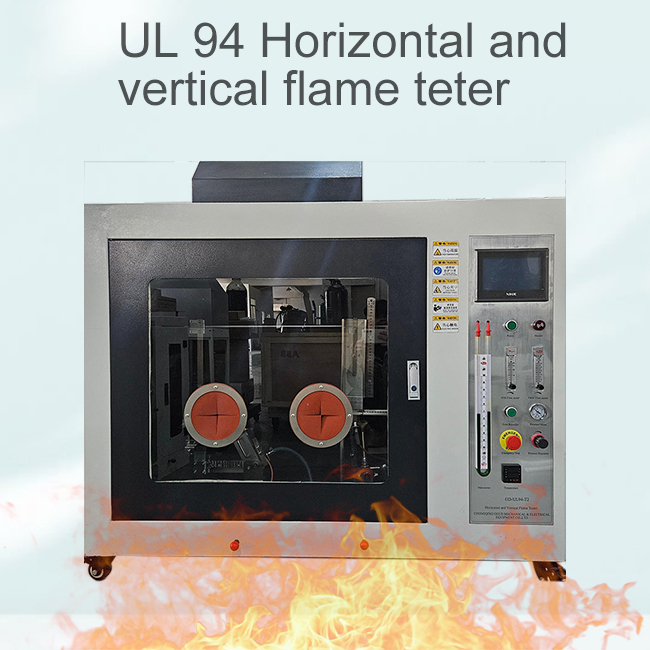

Anpassad horisontell och vertikal flamtestare UL 94 med skum vertikalt förbränningsprestanda test

Anpassad horisontell och vertikal flamtestare UL 94 med skum vertikalt förbränningsprestanda test

Teststandard:

• Horisontellt och vertikalt förbränningstest: UL94 IEC 60695-11-10, IEC 60707, ISO 1210, GB/T 2408; GB 9493-2001

• 50W vertikalt förbränningstest: UL94 V-0, V-1, V-2, IEC 60695-11-10, ISO 1210, GB/T 2408, GB/T 5169.16/22;

• 500W vertikalt förbränningstest: UL94 5VA, 5VB, IEC 60695-11-20, GB/T 5169.15/17;

• Vertikal förbränningstest av tunna filmmaterial: VTM-0, VTM-1 eller VTM-2, ISO 9773;

• Testmetod för förbränningsprestanda för skumplast-Horisontell förbränningsmetod: GB/T 8332, ISO 9772: HBF, HF-1 eller HF-2

• Utrustad med: 500W Flame Flow Control System

• Valfritt: GB/T 8332-2008, skum vertikalt förbränningsprestationstest

Produktintroduktion:

Horisontell och vertikal flamtestare är tillämplig på komponenter, delar och element i elektriska och elektroniska produkter och hushållsapparater, såsom isoleringsskal för hushållsapparater, växlar, tryckta kretskort och isolerande material.

GD-UL94-T2 horisontella och vertikala flamtestare är i enlighet med de faktiska behoven hos användare, på grundval av UL94 Horisontell-vertikal flamtestare (50W+500W) Integration av "GB/T8332-2008 Rigid skumkombination Testmetod horisontal förbränning av " GB/T8332-2008 Rigid Foam COMBUSTION TEST METOD Horizontal Completion Method " utrymme för användare.

Huvudfunktion:

Skåp och fixturfunktioner

• Boxstorlek: längd 1400 mm x bredd 700 mm x höjd 1300 mm;

• Stor testbox 0,75 m3, för att säkerställa att testet har tillräcklig lufttillförsel;

• Box Bakning av färgbehandling, intern baksvart färg (standardkrav), korrosionsbeständighet.

• Stora glasobservationsfönster, vackert och lätt att observera provet brinnande tillstånd.

• Avancerad industriell utseende design, testoperation, överväg ergonomisk design, lätt att nå provet, brännare tie rod design, lätt att använda.

• Alla fixturer är gjorda av 304 rostfritt stål, vackra och korrosionsbeständiga. Fixtur för horisontell och vertikal förbränningsintegrerad design, lätt att använda, sparar utrymme.

• Standarden föreskriver att den kilformade konsolen kan vara fritt utdragbar, och den uppfyller testkraven för specialmaterial; Längd 120 mm ± 2 mm, bredd 20 mm ± 1 mm; Material: 304 rostfritt stål, korrosionsbeständigt.

• 304 rostfritt stål flamhöjd skala, noggrannhet 0,5 mm;

• Testaren består av en testdel och en kontrolldel och antar en integrerad design för att underlätta installation och felsökning på plats.

HBF, HF-1 eller HF-2 testdel:

• Double Burner Station -inställning: Bunsen -brännaren som importeras från USA överensstämmer med ISO10093: 1998. Batlängd 100 ± 10 mm, inre diameter 9,5 ± 0,3 mm. Exakt kontroll av blå flamhöjd 25 ~ 35 mm; Horisontell förbränning med vingens toppmunstycke, 400 mm hög;

• Programmerbar styrenhet PLC+ pekskärm för att uppnå kontroll/detektering/beräkning/datasplay.

  (1) Puls högspänningselektronisk automatisk tändning.

  (2) Påminnelse om tidpunkt, tidstiming lagras automatiskt och återspeglas i testrapporten.

  (3) Testtid och uppvärmningstid kan ställas in på pekskärmen.

  (4) Temperatur LCD -intelligent display

• Importerad tryckmätare och tryckregulator.

• Inloppsnålventilen och gasflödesmätaren styr exakt gasflödet.

• Den automatiska inspelningstimerenheten kan registrera testtiden;

• Flam höjd: horisontell förbränning: blå flamma 38mm, uppmätt temperatur 1000 ℃ från vingstoppen;

• Exempelfäste: Horisontell förbränning: φ0,8 mm trådnät, nät varje sidolängd 6,4 mm, nätlängd 215 mm, bredd 75 mm, höjd 13 mm.
