EN 1191 Branddörrmotstånd mot upprepad öppnings- och stängningstestenhet

EN 1191 Branddörrmotstånd mot upprepad öppnings- och stängningstestenhet

Introduktion:

Branddörröppningen och stängningstestenheten är utformad enligt EN 1191 -fönstren och dörrarna - motstånd mot upprepad öppnings- och stängningsmetodstandard och är avsedd att utvärdera den mekaniska hållbarheten och funktionella tillförlitligheten hos branddörrar och deras hårdvara i upprepade öppnings- och stängningsoperationer. Enheten har ett brett utbud av testtäckning, som täcker enkelblad, dubbelblad, fönster och specialfunktionsdörrar, och är lämplig för dörrar och relaterad hårdvara (såsom gångjärn, dörrstängningar, lås) gjorda av olika material som stål, trä och aluminiumlegering. Genom att simulera 10.000 till 200 000 öppnings- och stängningscykler (justerad enligt dörrens användarkategori) verifierar testanordningen om dörren fortfarande kan upprätthålla strukturell integritet och smidig drift efter långvarig användning, vilket säkerställer dess tillförlitliga prestanda i brand eller andra nödscenarier. Testmetoden för EN 1191 är starkt relaterad till kraven på öppning och stängning av tillförlitlighetstest i GB 12955-2008, vilket ger teknisk support för certifiering och tillämpning av branddörrar på den internationella marknaden och återspeglar dess tillämpbarhet inom området Global Building Safety.

Standard:

1.en 1191: Windows and Doors - Motstånd mot upprepad öppning och stängning - Testmetod

2.En 1154: Bygghårdvara - Styrda dörrstängningsenheter

3.ansi/BHMA A156.1: Butter och gångjärn

4.ansi/BHMA A156.18: Material och ytbehandling (för dörrslutare)

5.N 12400: Windows, Doors and Fönster - Mekanisk hållbarhet - Krav och klassificering

6.iso 23307: Brandmotståndstester - Dörr- och slutarenheter (mekaniska hållbarhetsaspekter)

Relaterade standarder:

1.en 1634-1: Brandmotstånd och rökkontrolltester för dörr- och slutarenheter

2.BS 476-22: Brandtester på byggnadsmaterial och strukturer-Metoder för bestämning av brandmotståndet för icke-laddande element

3.NFPA 252: Standardmetoder för brandtester av dörrenheter

4.UL 10B: Brandtester av dörrenheter

5.UL 10C: Positiva tryckbrandtester av dörrmonteringar

6.iso 3008: Brandmotståndstester - Dörr- och slutarenheter

Ansökningsområde:

1. Enskilda branddörrar: inklusive enbladiga branddörrar gjorda av stål, trä, stålvedkomposit eller annat material, för att testa hållbarheten och funktionella integriteten hos dess dörrblad och hårdvara (som gångjärn, dörrstängningar) efter upprepad öppning och stängning.

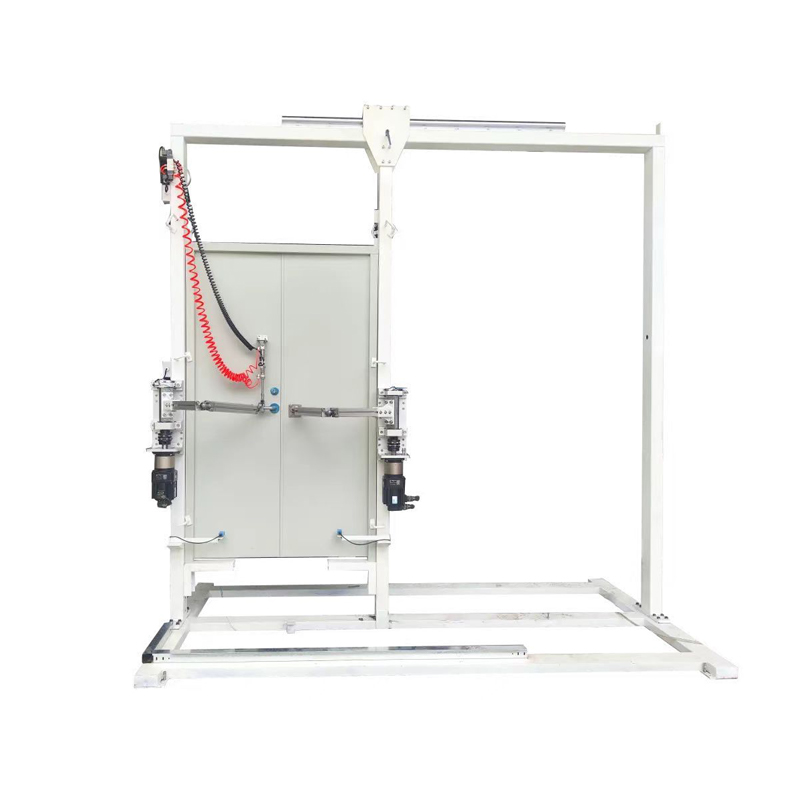

2. Dörrdörr med dubbla blad: inklusive tvåpartier eller asymmetriska branddörrar med dubbla blad, för att testa samordningen och hållbarheten för de två dörrarna och deras hårdvara såsom dörrstängning och sequencers.

3. Branddörr med brandfönster: Testa branddörr med observationsfönster för att säkerställa att dörrbladet och fönstret fortfarande kan upprätthålla tätning och brandmotstånd efter upprepad öppning och stängning.

4. Specialfunktionens branddörrar: såsom branddörrar med flyktspusstänger, elektrisk styrning eller automatiska dörrstängningsenheter, testa tillförlitligheten för deras speciella hårdvara efter flera öppningar och stängning.

5. Branddörrhårdvara: Inklusive gångjärn, dörrslutare, lås, sequencers, etc., individuellt eller som en del av dörrsystemet, testa deras mekaniska egenskaper under upprepade operationer.

6. Branddörrar med olika brandmotståndsnivåer: såsom klass A (1,5 timmar), klass B (1,0 timmar), klass C (0,5 timmar) branddörrar, testa deras öppnings- och stängning av tillförlitlighet under olika brandmotståndskrav.

Huvudtekniska parametrar ：

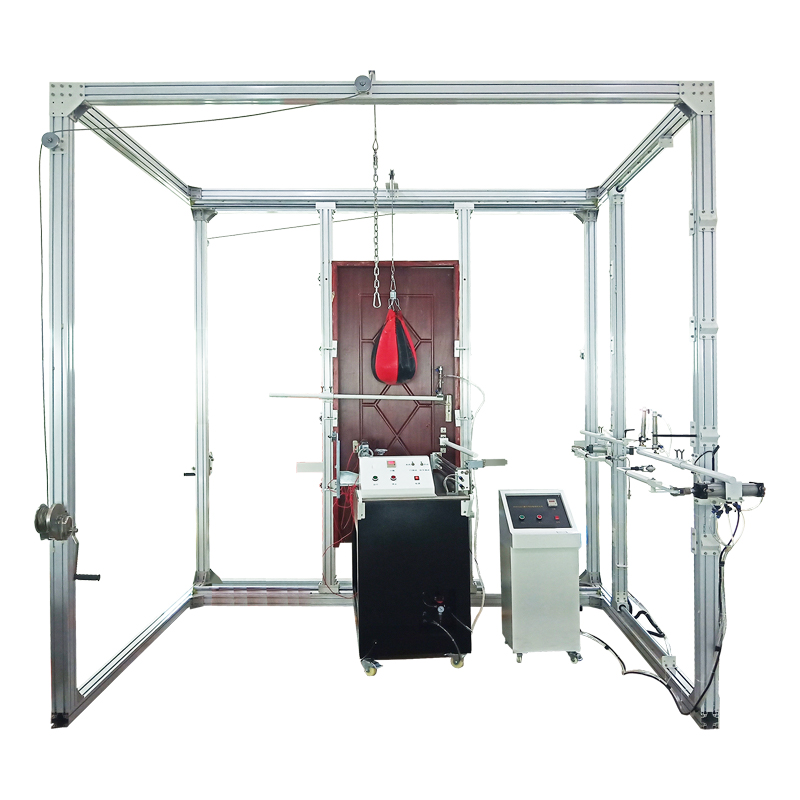

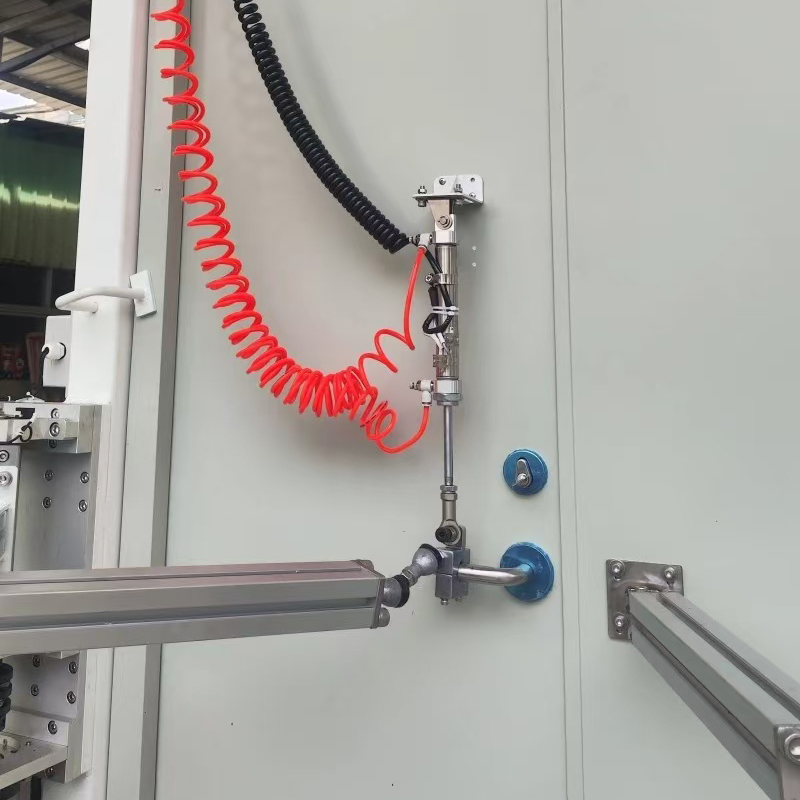

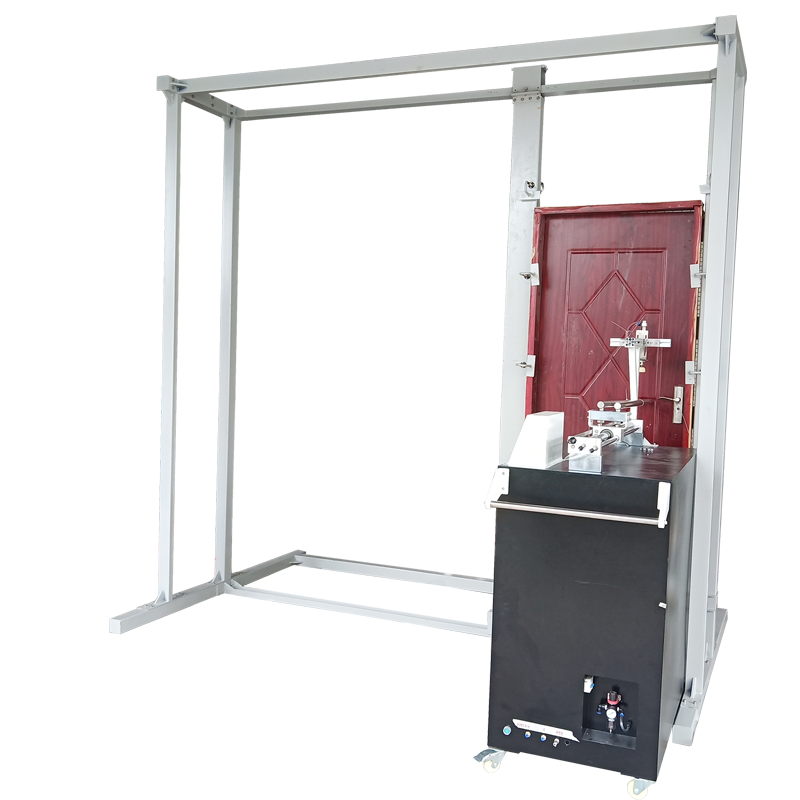

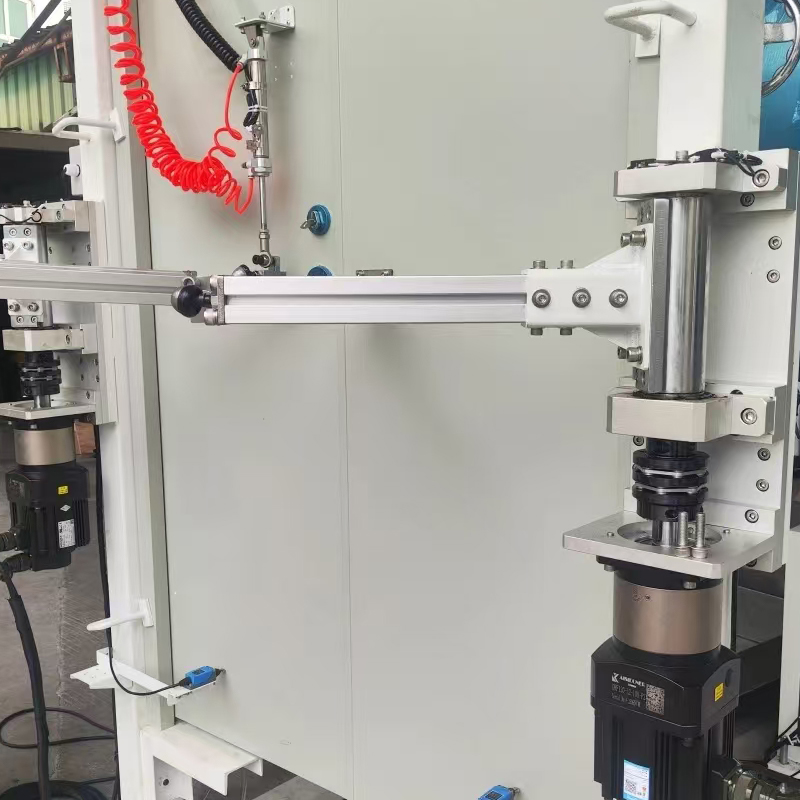

1 Utrustningen innehåller en justerbar ram, en vev, en anslutningsstång och en kraftmekanism. Dörrbladet är installerat på den justerbara ramen. Den ena änden av anslutningsstången är ansluten till dörrbladet och den andra änden är ansluten till veven. Vevets botten är fixerad till ett relativt statiskt fast föremål på marken och veven är ansluten till kraftmekanismen;

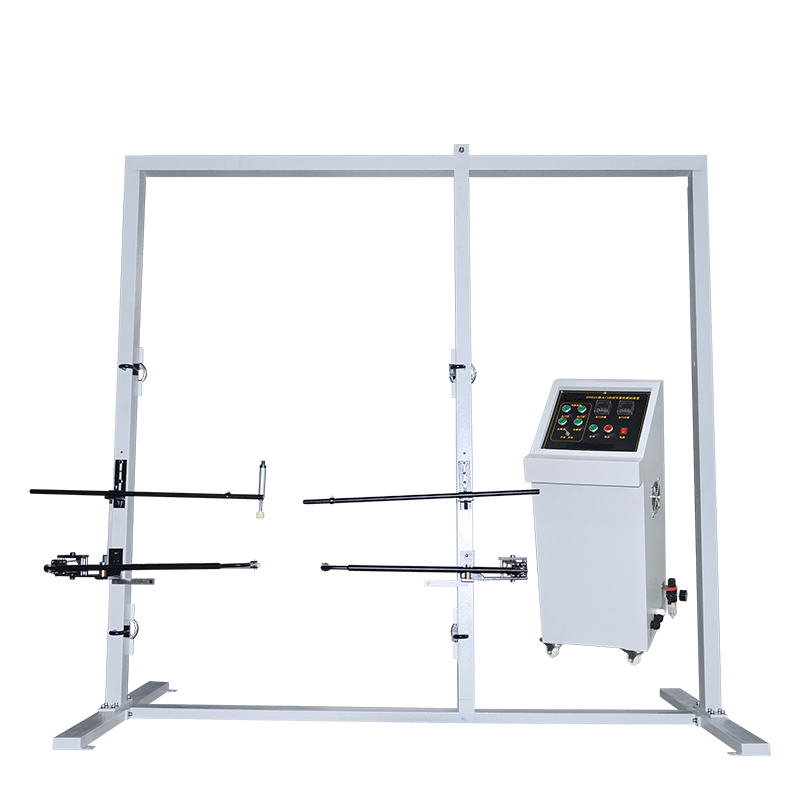

2 Testram: Det är en justerbar ram, lämplig för att installera vattentäta dörrar med olika specifikationer och storlekar, med tillräcklig styvhet för att förhindra deformation som påverkar testresultaten under testet. Fixturens nätstorlek är 2500 mm bred * 2800 mm hög (bredd och höjd kan justeras);

3 Operationscykel: 8S-14S;

4 Öppningsvinkel: 50-90 grader justerbar;

5 Öppettider: 0-99999 gånger justerbar;

6 Testställstorlek: L3106mm*W1600mm*H2950mm

7 Kontrollboxstorlek: L380mm*W332mm*H875mm

8 Strömförsörjning: AC220V

9 Power: 320w
