IEC 60754 Kabelfrisättning Gas halogensyra konduktivitetstestare för isolering och mantelskikt av ledningar och kablar

IEC 60754 Kabelfrisättning Gas halogensyra konduktivitetstestare


Produktinförande

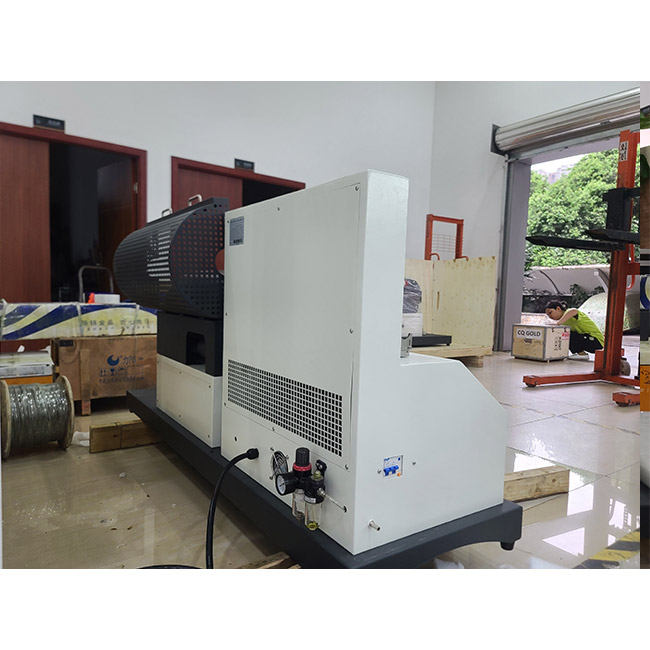

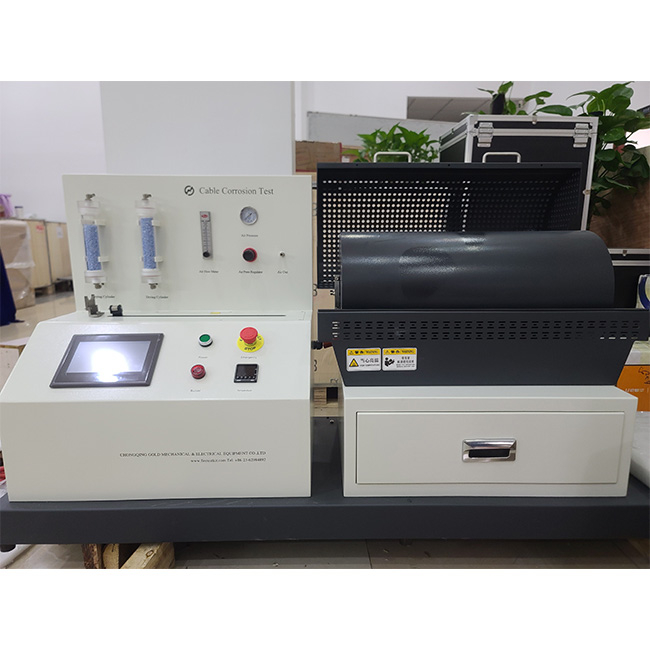

IEC 60754 Wire and Cable Släppt gashalogensyra-konduktivitetstestare är en precisionsanordning utformad för att utvärdera egenskaperna hos gaser som frigörs när icke-metalliska material (såsom isolering och mantel) av ledningar och kablar bränns. Det uppfyller IEC 60754-1 och IEC 60754-2 internationella standarder och deras motsvarande standarder (som EN 60754, BS EN 60754, UL 2556). Testaren verifierar brandsäkerheten för kablar med nollhalogen med låg rökhalogen (LSZH) genom att bränna 1 g prov vid 800 ° C (för halogensyrasinnehåll) eller 950 ° C (för surhet och konduktivitet). Enheten integrerar en rörugn, ett gasuppsamlingssystem, en pH -mätare och en konduktivitetsmätare, stöder automatisk temperaturkontroll och datainspelning och används ofta i certifieringstest i kabelmaterial inom konstruktion, järnvägar, fartyg, etc.





Standard

1. IEC 60754 Standard
IEC 60754-1: 2011+A1: 2019
Titel: Test på gaser utvecklades under förbränning av material från kablar - Del 1: Bestämning av halogensyrasinnehållet

Beskrivning: Anger utrustningen och procedurerna för att bestämma halogensyrasgaserna (utom hydrofluorsyra) frisatt under förbränning av tråd- och kabelmaterial (baserat på halogenerade polymerer eller föreningar som innehåller halogentillsatser).

Tillämpligt: ​​Testa halogensyrasinnehållet (uttryckt i mg/g) av kabelisolering eller höljematerial.

Anmärkningar: Ej tillämpliga på bestämningen av hydrofluorsyra (se IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Titel: Test på gaser som utvecklats under förbränning av material från kablar - Del 2: Bestämning av surhet (genom pH -mätning) och konduktivitet

Beskrivning: Utvärdera surheten och korrosiviteten hos gaserna som frigörs under förbränningen av tråd- och kabelmaterial genom att mäta pH -värdet och konduktiviteten hos förbränningsgaserna upplöstes i vatten.

Tillämpning: Testning av surhet (pH ≥ 4,3) och konduktivitet (≤ 10 uS/mM) av låg rök noll halogen (LSZH) kabelmaterial.

Obs: Testning utförs vid 950 ° C, i motsats till 800 ° C i IEC 60754-1.


Testområde
Testaren är lämplig för följande material och scenarier:

Testobjekt:
Isoleringsskikt, mantelskikt eller andra polymerbaserade material av ledningar och kablar.

Kablar som innehåller halogen (klor, brom, jod, etc.) eller halogenfria (låg rök noll halogen, LSZH) -material.

Icke-metalliska material (såsom PVC, PE, PP eller föreningar som innehåller halogentillsatser).

Obs: Inte lämplig för att bestämma frisättningen av hydrofluorsyra från fluorinnehållande material (se IEC 60684-2).

Ansökningsområden:

Prestanda Verifiering av Low Smoke Zero Halogen (LSZH) -kablar.

Scener som byggnader, järnvägar, fartyg, datacenter etc. som kräver hög kabelbrandsäkerhet.

Kabelcertifiering i enlighet med internationella och regionala standarder (såsom IEC, EN, UL, BS, AS/NZS).

Testförhållanden:

IEC 60754-1: Förbränningstemperaturen är 800 ° C ± 10 ° C, och halogensyrasinnehållet bestäms.

IEC 60754-2: Förbränningstemperaturen är 950 ° C ± 10 ° C och surhet och konduktivitet mäts.

Provmassa: Vanligtvis 1 g (± 0,005 g), som måste hackas jämnt eller malta.

Kvantitativa indikatorer för testområdet:

Halogensyrasinnehåll (IEC 60754-1): Uttryckt i Mg/g mäts den totala mängden halogensyrasuga såsom väteklorid (HCl) och vätebromid (HBR).

Typiska krav: Halogensyrainnehållet i halogenfria kablar är ≤ 5 mg/g.
Aciditet (pH-värde) (IEC 60754-2): pH-värdet för förbränningsgasen upplöst i vatten.
Typiska krav: pH ≥ 4,3 (låg korrosivitet).

Konduktivitet (IEC 60754-2): Konduktiviteten för förbränningsgasen upplöstes i vatten, i μs/mm.
Typiska krav: Konduktivitet ≤ 10 μs/mm.





Testinnehåll
Testaren utför följande testinnehåll enligt kraven i IEC 60754-1 och IEC 60754-2:

1. IEC 60754-1: Halogensyra gasinnehållstest
Syfte: Bestäm den totala mängden halogensyrasgas som frigörs när kabelmaterialet brinner (uttryckt som vätekloridekvivalent, enheten är mg/g).

Teststeg:
Provberedning: Ta 1 g prov och hacka det till en partikelstorlek på ≤ 2 mm för att säkerställa enhetlighet.
Förbränning: Placera provet i en rörugn och bränna det vid 800 ° C ± 10 ° C och passera torr luft (flödeshastighet 0,015 m³/h till 0,03 m³/h).
Gasuppsamling: Gaserna som frigörs genom förbränning samlas in genom en gas tvättflaska (som innehåller destillerat vatten eller annan absorptionsvätska).
Kemisk analys:
Halogensyrainnehållet bestäms genom titrering (såsom silvernitratitrering) eller jonkromatografi.
Beräkna halogensyrasinnehållet (mg/g) uttryckt som väteklorid (HCL) -ekvivalent.

Testresultat:

Halogensyrasinnehåll (mg/g).
Bestäm om materialet uppfyller den halogenfria standarden (vanligtvis ≤ 5 mg/g).
Krav på utrustning:
Rörugn (uppvärmd till 800 ° C).
Luftförsörjningssystem (exakt flödeskontroll).
Gas tvättflaska och absorptionsvätska.
Titreringsenhet eller jonkromatograf.

2. IEC 60754-2: Aciditets- och konduktivitetstest

Syfte: Att bestämma gasens surhet (pH) och konduktiviteten som släpps när kabelmaterialet brinner för att utvärdera dess korrosivitet.

Teststeg:

Provberedning: Ta 1 g prov och hacka det i partiklar ≤ 2 mm.
Förbränning: Placera provet i en rörugn och bränna vid 950 ° C ± 10 ° C, och passera fuktig luft (innehållande vattenånga, flödeshastighet 0,015 m³/h till 0,03 m³/h).

Gasuppsamling: Förbränningsgasen samlas in genom en gastvättflaska (som innehåller en fast volym destillerat vatten, vanligtvis 1000 ml).

Mått:

Mät pH -värdet på lösningen med hjälp av en pH -mätare.
Mät lösningens konduktivitet (µs/mm) med hjälp av en konduktivitetsmätare.

Resultatberäkning:

pH -värde: Registrera direkt.

Konduktivitet: uttryckt som konduktivitet per millimeter provlängd (µs/mm).

Testresultat:

pH -värde (typiskt krav ≥ 4,3).
Konduktivitet (typiskt krav ≤ 10 μs/mm).
Bestäm om materialet uppfyller de låga korrosivitetskraven.

Krav på utrustning:

Rörugn (uppvärmd till 950 ° C).
Våt luftförsörjningssystem (kontrollfuktighet).
Gas tvättflaska och destillerat vatten.
pH -mätare och konduktivitetsmätare (noggrannhet uppfyller ISO 385 etc.).


Huvudfunktioner:

1. Optimerad strukturell design, rimlig layout, enkel drift;

2. All kapsling är tillverkad av rostfritt stål;

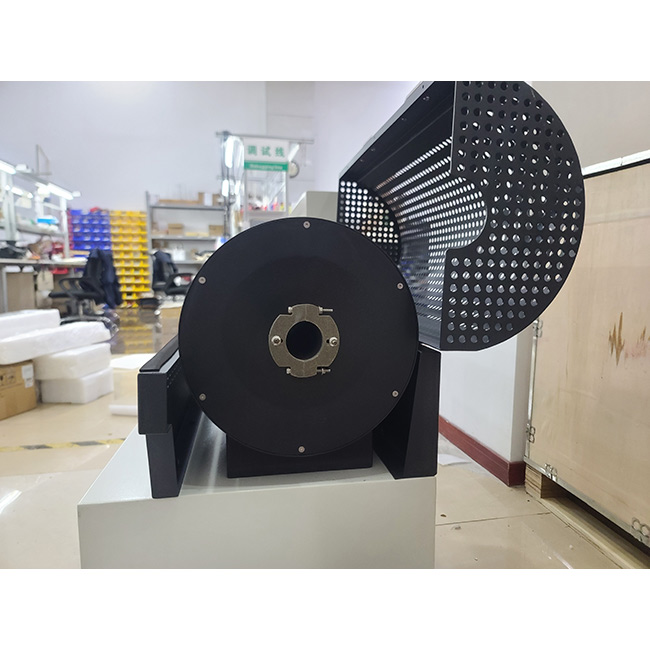

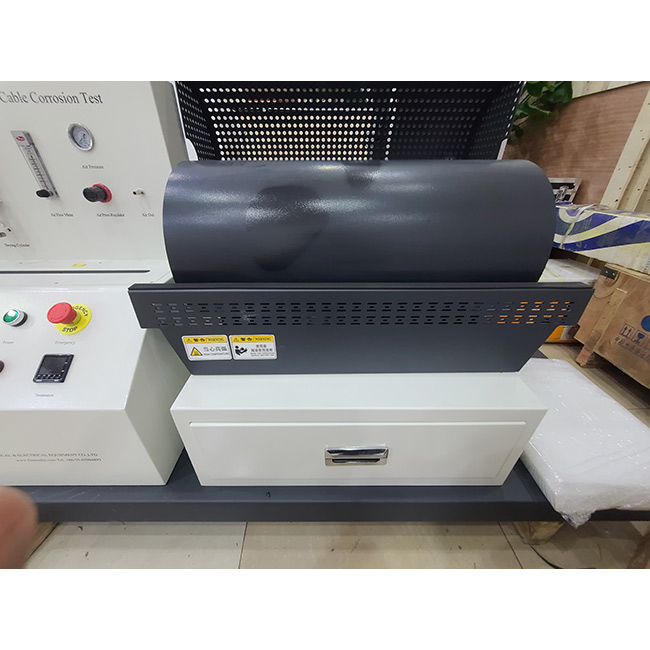

3. Den effektiva längden på den rörformade ugnen är 500 ~ 600 mm, den inre diametern är 40 ~ 60 mm, och den är
utrustat med ett justerbart elektriskt värmesystem;

4. Utrustat med amerikanska importerade termoelement;

5. Storleken på förbränningsbåten är 45 ~ 100 mm lång, 12 ~ 30 mm bred och 5 ~ 10 mm djup;

6. Området för konduktivitetsmätanordningen är 0,01us/mm ~ 100us/mm;

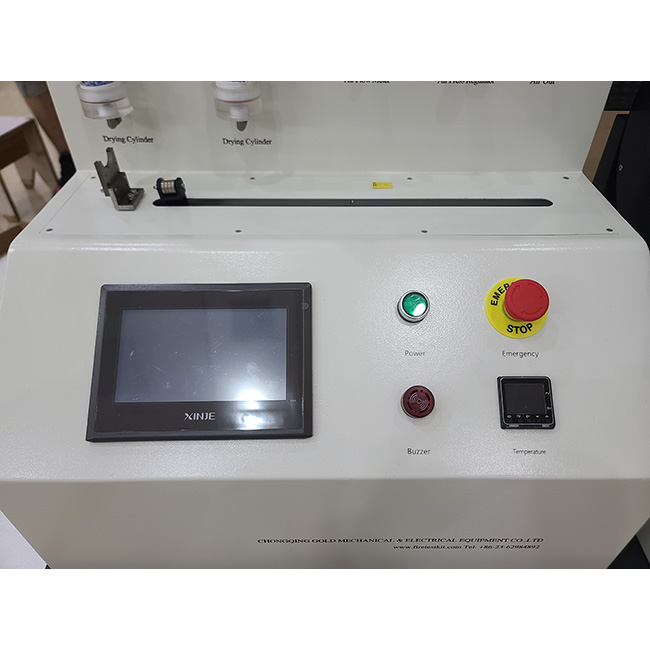

7. Kontrollrummet använder elektronisk temperaturkontroll för att på ett intelligent sätt styra temperaturen på det rörformiga
ugn;

8. Utrustad med 2 gasuppsamlingsflaskor

9. Provkammarstorleken är 1 liter

10. Utrustat pH -värde och konduktivitetstestare med elektronisk skärm och elektroder

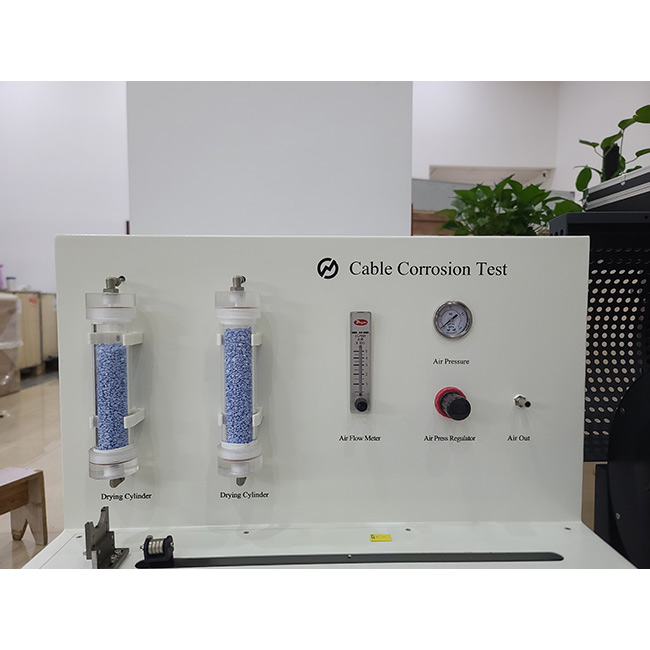

11. Luftflödesmätare och alla nödvändiga kiseldioxid -brandsäkra rör för att förhindra korrosion med gas. 12. Aktivt kol (luftfiltrering): filtrera luftkällan genom filtret

13. Kiseldioxidgel används för att torka luftkällan;

14. Pyrex -rör: Användare kan enkelt sätta in provet i Pyrex -ugnsröret för att skydda röret från skador

15. Förbränningsbåtförflyttningssystem: Motorn flyttar automatiskt förbränningsbåtanordningen; gör den
testa mer intelligent;

16. MODE KONVERSION: Läge Konverteringsomkopplare (två testmetoder finns tillgängliga, IEC 60754-1 & IEC 60754-2)

17. Temperaturlarmkontroll: Kontrollera temperaturen i ugnen för att förhindra överhettning

18. Timer: IEC 60754-1 eller IEC 60754-2-enhet för mätningstid i testet

19. Låda: En låda för lagring av tillbehör (som konduktivitetsmätare, pH -mätare, etc.)

20 Temperaturdisplay: Visar ugnens kärntemperatur

21. Permanent magnetisk omrörare: En omrörare för blandning av förbränningsgaser i destillerad öde

22. Konduktivitetsmätare: Ett instrument för att mäta konduktiviteten för förbränningsgaser
