UL162 EN 1568 Lågexpansion skummande vätska Skumförhållande och Separationstid Mätanordning

Produktbeskrivning:

Lämplig för att bestämma skumningsförhållandet och separationstid för lågexpansionsskummande vätska.

Standard:

1 .Följ bestämningen av "skummande multipel och 25 % vätskeextraktionstid för lågexpansionsskumvätska" i avsnitt 5.8 i GB15308-2006 "Skumbrandsläckningsmedel".

2 .Följ avsnitt 6.4.4.1 i GB19156-2019 "Fire Gun" "Bestämning av skummande multipel och vätskeextraktionstid";

3 .Följ avsnitt 6.20.2 i GB20031-2005 "Allmänna tekniska villkor för skumbrandsläckningssystem och -komponenter" "Bestämning av skummande multipel- och vätskeextraktionstid".

4. Följ bestämningen i avsnitt 10.2 i UL162-2024 "Skumutrustning och flytande koncentrat".

5 Följ EN 1568-1 2018 "Brandsläckningsmedel - Skumkoncentrat - Del 1: Specifikation för mediumexpansionsskumkoncentrat för ytapplicering på vattenoblandbara vätskor"

6 .Följ med NFPA 11-2024 "Standard för låg-, medium- och högexpansionsskum" 3. Beskrivning av utrustningskompatibilitet

Mätanordningen uppfyller kraven i flera standarder genom följande konstruktioner:

1. Skummande multipeltest: Den använder en standardskumpistol (som PQ4/PQ8) och en mätcylindermetod, som uppfyller kraven för flödeskontroll och datainsamling enligt ISO 7203-1 och EN 1568.

2. Vätskeseparationstidsmätning: Mässings/rostfria stålmaterialet i vätskeseparationsmottagningstanken och den automatiska tidsfunktionen uppfyller noggrannhetskraven i UL 162 och NFPA 11.

Tryckkontroll:

Den proportionella reglerventilen och den elektromagnetiska flödesmätaren säkerställer ett stabilt vätsketillförseltryck (0,3–0,65 MPa), vilket är kompatibelt med testförhållandena i ASTM D1881.

Huvudsakliga tekniska parametrar:

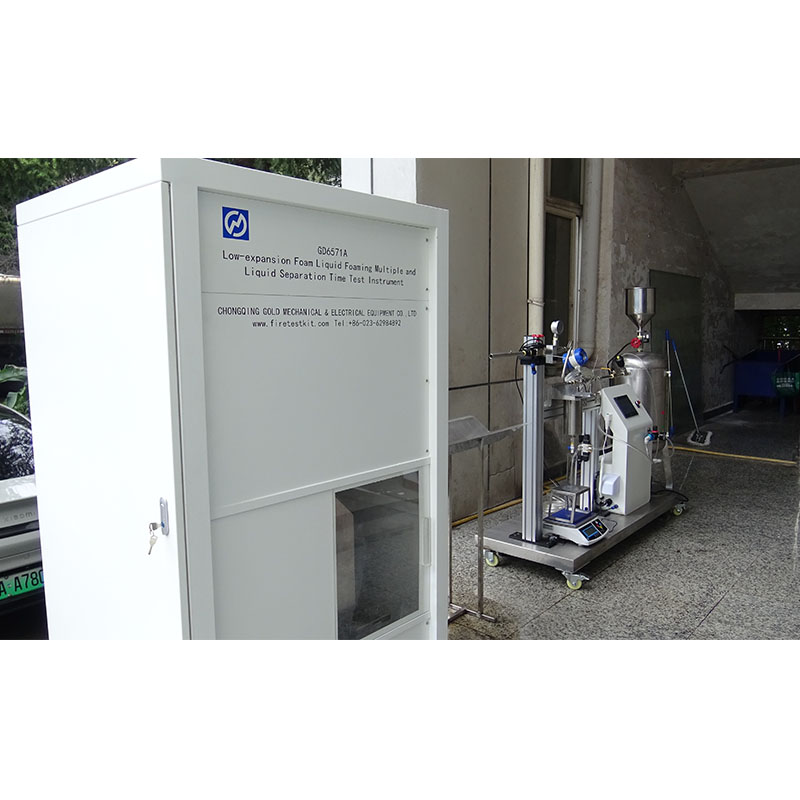

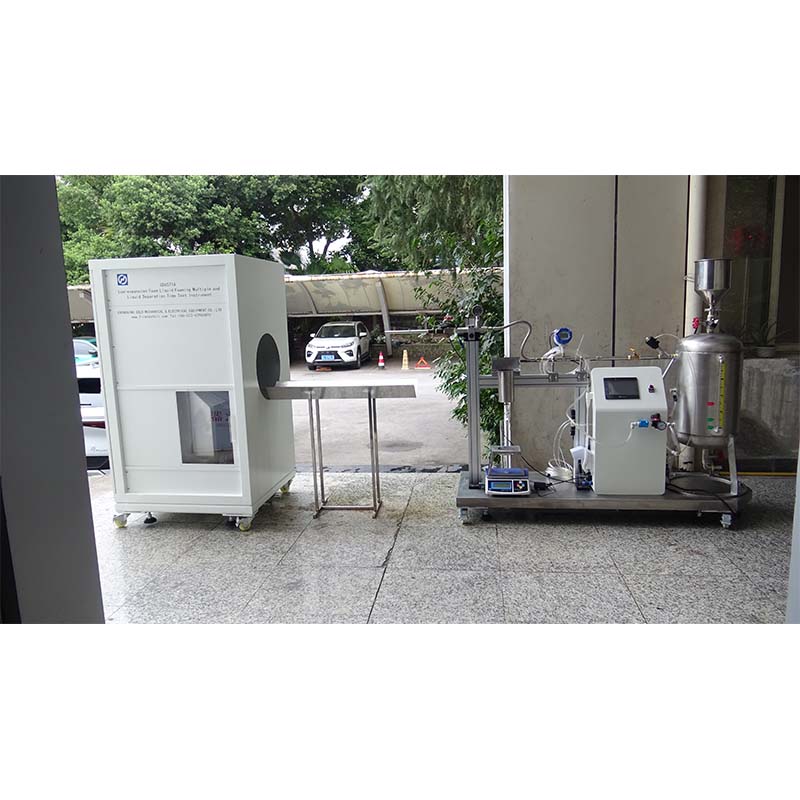

1 Sammansättning: Den består av ett system för generering av låg-multipelskum, en standardskumpistol, en låg-multipel skumuppsamlare och en analystestare för låg-multipel skum.

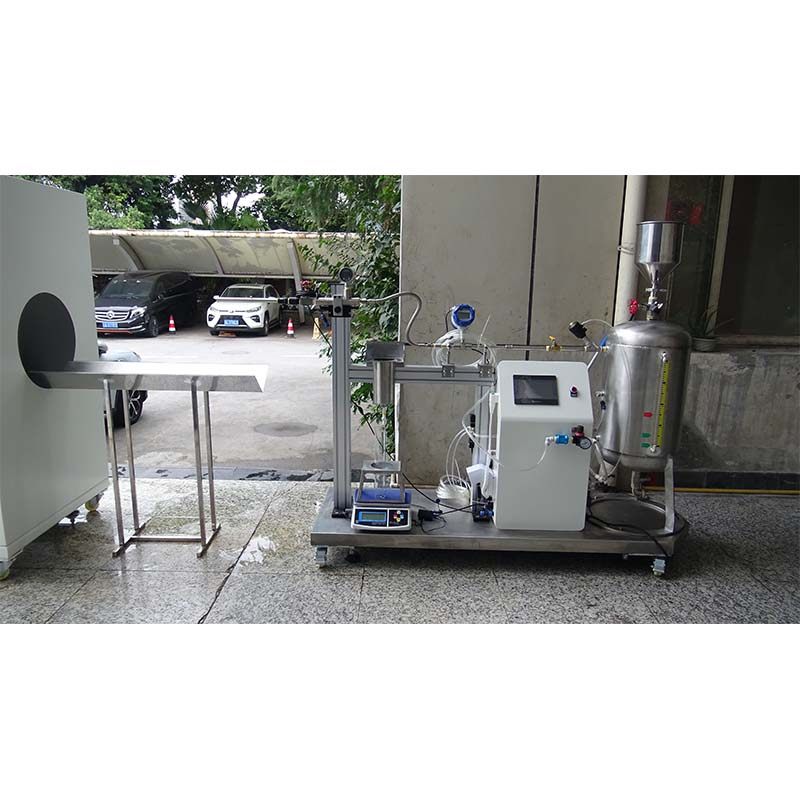

2 Låg-multipel skumgenereringssystem: Det består av ett luftintagsrör, en tryckbeständig lagringstank, en tryckmätare, ett skumvätsketillförselrör och en justerbar konsol

3 Standardskumpistol: Vid kalibrering med vatten, vid ett tryck på (0,63±0,03) MPa, är vattenflödet (11,4±0,4)L/min.

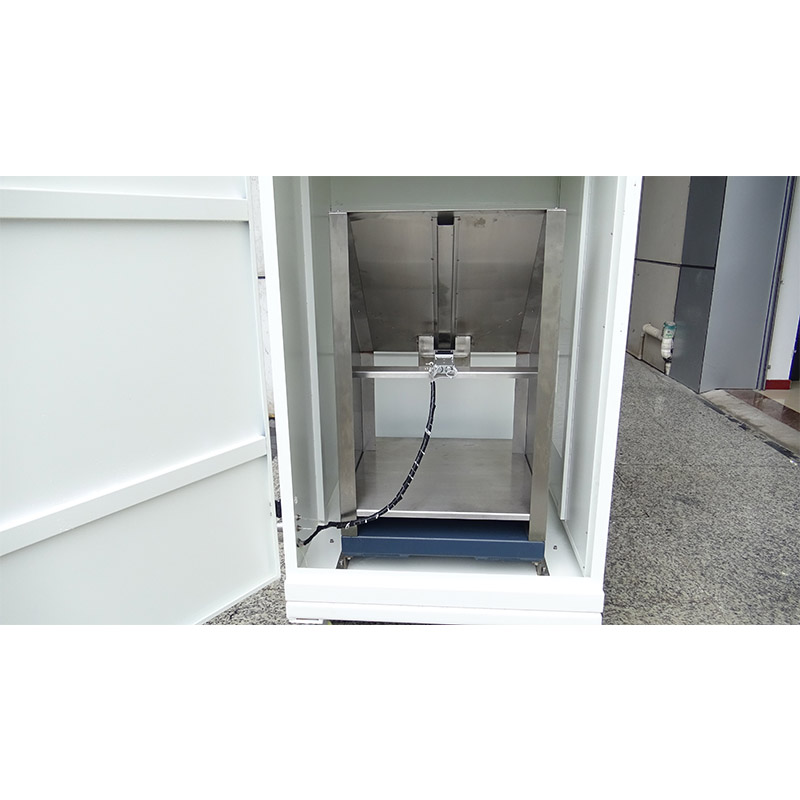

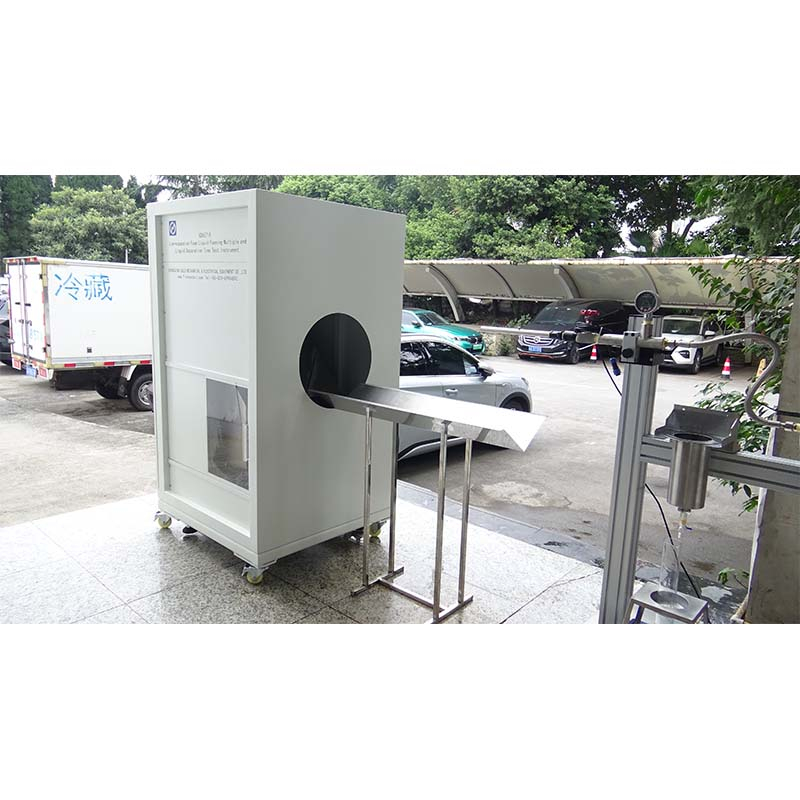

4 Lågexpansionsskumuppsamlare: tillverkad av rostfritt stål

5. Vätskeanalysator: gjord av mässing; kalibrera volymen på skummottagningstanken med vatten till en noggrannhet på 1 ml

Övriga tillbehör:

1 luftkompressor: 0,8 MPa, flödeshastighet 30 l/min;

2 Termometer: graderingsvärde 1℃, kvicksilvertermometer;

3 Mätcylinder: 500mL, graderingsvärde 10mL;

4 Balans: 1000g/0,1g;

5 Stoppur: graderingsvärde 0,1s.

Mätmiljökrav:

1 Omgivningstemperatur: (15~25)℃

2 Skumtemperatur: (15~20)℃
