UL94 FLEM -retardanttest

En uppsättning GIF för att förstå UL94 Flame Retardant Test

UL 94 är den mest använda standarden för plastmaterial för att utvärdera deras flamskyddande prestanda. Det finns 12 betyg: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

UL 94 används för att utvärdera ett materialers förmåga att släcka efter att det har antändes. Det finns olika utvärderingsmetoder beroende på förbränningshastighet, brinnande tid, droppmotståndet och om droppningen brinner. Varje material som ska testas kan erhålla många värden beroende på färg eller tjocklek. När ett material av en produkt väljs bör UL -klassificeringen uppfylla tjocklekskraven i väggdelen av plastdelen. UL -klassificeringen måste rapporteras tillsammans med tjockleksvärdet.

Vanlig UL94 testmetod

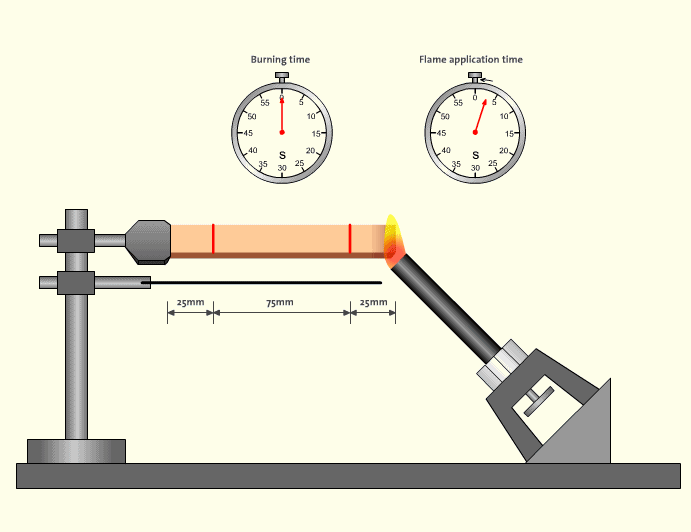

1. Horisontellt brinnande test (HB)

HB är den lägsta flamskyddsbetyget för UL 94 -standarden. Testmetoden är att horisontellt klämma ena änden av teststycket till 45 ± 2 grader med horisontell nivå, ta ett järnnät, fixa det horisontellt 10 ± 1 mm under teststycket och gör bunsenbrännaren (flamhöjd cirka 20 mm) i 45 grader, gå till testet. Den andra änden av arket är i kontakt med provet 6mm och tas bort efter 30 ± 1 sekund. När teststycket bränns till 25 mm -märket, en annan timer och ta bort Bunsen -brännaren.

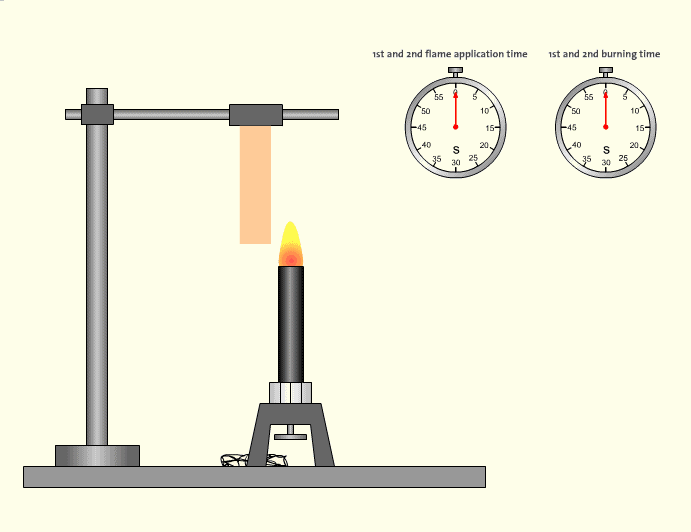

2. 50W vertikalt brinnande test

Efter Bunsen -brännaren (flamhöjden på cirka 20 mm) är i kontakt med mittpunkten under provet för 10± 0,5 sekunder, ta bort Bunsen -brännaren med en hastighet av 300 mm/s, minst 150 mm från teststycket och registrera den första spontana förbränningstiden. Efter att den spontana förbränningen upphör utförs den andra förbränningen omedelbart. Efter bränning i 10 ± 0,5 sekunder avlägsnas Bunsen -brännaren och den andra spontana förbränningstiden och rodnadstiden efter att lågan har släckts registreras.

3.500W vertikalt brinnande test

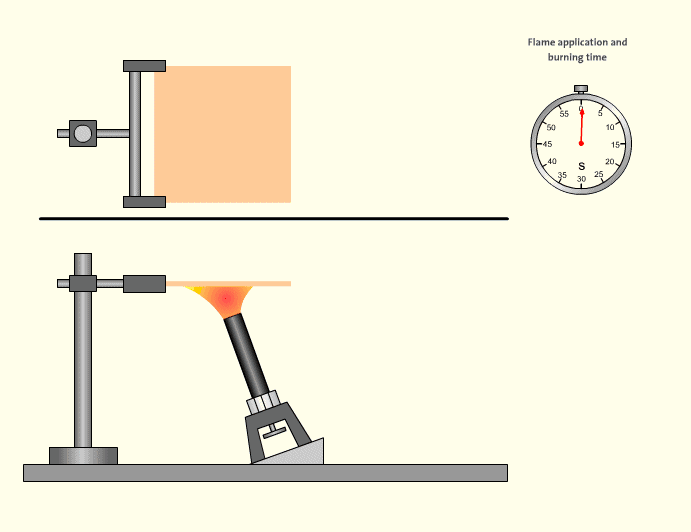

plåtprov

Håll Bunsen -brännaren (flamhöjd på 125 mm) till 20±5 grader horisontellt och flytta den till sidan av teststycket så att spetsen på flamens inre låga (40 mm±2mm hög) vid en sida av provets bottenänd och brännskador i 5±0,5 sekunder. Öppna Bunsen -brännaren för 5 ± 0,5 sekunder, upprepa denna åtgärd fem gånger, ta bort efter den femte förbränningen och registrera auto-antydningstiden och den röda heta tiden efter att lågan har släckts.

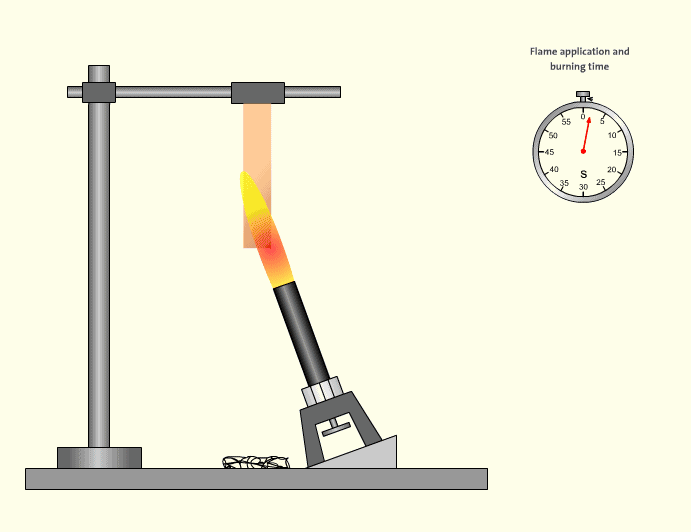

stavprov

Fixa teststycket horisontellt med jiggen eller fixturen och flytta bunsenbrännaren till botten av teststycket vid 20±5 grader från horisontellt. Spetsen på den inre låga flamkontakt kontakter ut urvalets nedre punkt och brinner för 5±0,5 sekunder. Lampan var tänd för 5 ± 0,5 sekunder, och denna åtgärd upprepades fem gånger. Efter den femte förbränningen avlägsnades den och inspelningsstycket registrerades för skador.

UL 94 Flame Retardant Rating Criteria

1. UL94 Horisontella förbränningsbestämningsförhållanden

	Brinnande hastighet	Flamskyddsmedel
Provtjocklek 3-13 mm	≤ 40 mm/min	Hb
Provtjocklek <3 mm	≤ 75 mm/min	Hb
Lågan släcks före markeringslinjen (25 mm/100 mm)	= 0 mm/min	Hb

2. UL94 Vertikala förbränningsbestämningsförhållanden

Bedömning	V-0	V-1	V-2
Spontan förbränningstid efter applicering av FLAmig （S）	≤ 10	≤ 30	≤ 30
Total spontan förbränningstid (10 gånger SPOntan förbränningstid）	≤ 50	≤ 250	≤ 250
Spontan förbränning + flammande tid efter den andra lågan（S）	≤ 30	≤ 60	≤ 60
Dropptändar bomull	Nej	Nej	ja
Bränna till fixturen (Provet är helt bränt)	Nej	Nej	Nej

3. UL94 500W vertikala förbränningsbestämningsförhållanden

	5 VA	5 VB
Spontan förbränning + rodnadstid efter 5 test av alla prov（S）	≤ 60	≤ 60
Dropptändar bomull	Nej	Nej
Provhole（<3 mm）	Nej	Ja
