GD-BS 6378
Gold

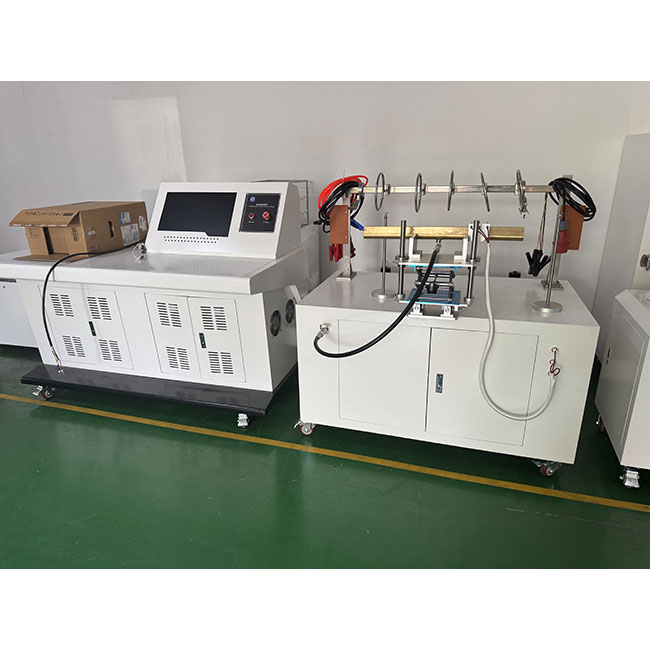

Kabelbrandbeständig påverkan och vattentestutrustning
Produktintroduktion:
Kontroller och övervakar ström, spänning och gasflöde under testet, och testresultatkurvorna kan matas ut och skrivas ut. Lämplig för mineralisolerade kablar med nominella spänningar som inte överstiger 0,6 till 1 kV, vilket bibehåller kretsintegritet under längre perioder under brandförhållanden. Följer den brittiska brandresistenta kabelstandarden, BS6387, "Specifikation för prestandakrav för kablar som behåller kretsintegritet under eld. "
Standarder:
● BS6387-2013
● GB/T19216. (11, 21, 23, 25) -2003;
● GB/T19216. (12, 31) -2008;
● IEC60331— (1, 2, 11, 21, 23, 25): 2018;
● GB/T19666-2019
● EN50200-2006
Tekniska funktioner:

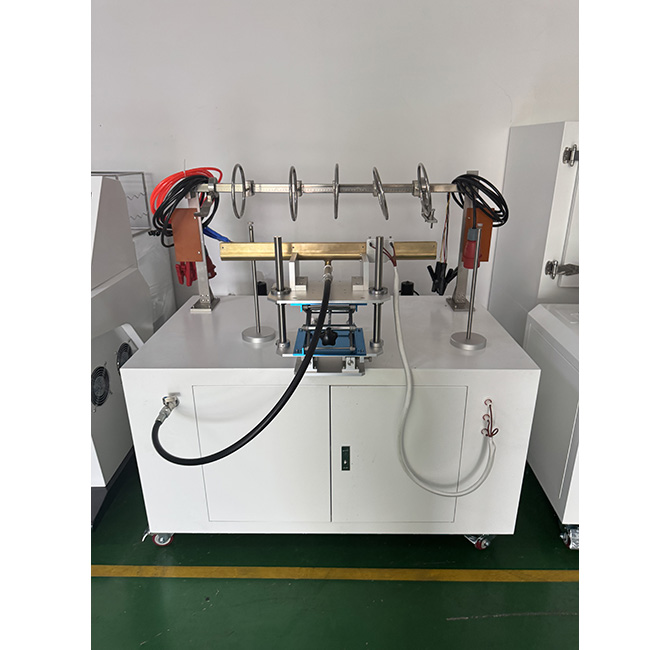

I. BS Brandmotståndstest:
1. Kabelstödsystem: Kabeln är klämd horisontellt till ena änden av kabelhöljet. Kabelens mittavsnitt är säkrat med två metallringar (åtskilda 300 mm från varandra). Ringarna är jordade till resten av metalldelarna på enheten. För obeväpnade kablar med en diameter mindre än 10 mm, eller andra kablar som kan uppleva betydande rörelse under testet krävs tre ytterligare ringar, var och en säkrade cirka 150 mm från den ursprungliga ringen.
2. Kontinuitetstestapparat: Under testet passeras strömmen genom alla kabelkärnor. En trefas Wye-ansluten transformator med tillräcklig kapacitet för att upprätthålla en maximal tillåten läckström på 2A vid testspänningen används. I den andra änden av kabeln är en belastning ansluten till varje kärna och applicerar en ström på cirka 0,25A vid den nominella kabelspänningen.
3. Värmekälla: En brännare som uppfyller AGF-1857B, med en munstyckslängd på 610 mm.
4. Temperaturmätning: En pansartermometer på 1,5 mm i diameter placeras nära luftinloppet, parallellt med brännaren och 75 mm ovanför.
5. Testflamtemperatur: 950 ± 40 ° C.
6. Testprov: Provet är en sektion av den färdiga produkten, minst 1200 mm lång, med 100 mm mantel och täckning avlägsnas i varje ände. Ledarna i båda ändarna av kabeln bör anslutas i enlighet med elektriska specifikationer.
7. Testspänning: justerbar från 100 till 1000V.
8. Testström: justerbar från 100 till 260 mA.
Ii. BS Mekaniska vibrationer och brandmotståndstest:
1. Vägg och installation: Väggen är konstruerad av värmebeständigt, flamskyddsmaterial och är säkrad till två horisontella stålbalkar, en i toppen och den andra längst ner på plattan. Plattan är ungefär 900 mm lång, 300 mm bred och 9 mm tjock. Väggens totala vikt (platta plus stödram) är 10 ± 0,5 kg. Varje stålstråle är ett 25 mm fyrkantigt stålrör ungefär 1 m långt. Om fyllmedlet krävs ska det placeras inuti strålen. Den övre strålen måste säkras på plattan så att dess övre yta är i linje med den övre kanten av plattan. Varje stråle och den yttre kanten på plattan har ett horisontellt hål, vars exakta plats bestäms av de specifika stödkuddarna och stödramkraven. Väggen är bunden till ramen med fyra gummibussningar, ungefär 32 mm i diameter och 20 mm tjock.
2. Värmekälla: En brännare som överensstämmer med AGF-1857B med en 500 mm munstyckslängd.
3. Temperaturmätning: En pansartermometer på 1,5 mm diameter sätts in genom väggen, 8 till 10 mm från väggen. Temperaturen mäts med följande procedur: En termometer är fäst vid ena änden av en mild stålstång (3 mm ± 5% diameter och 300 mm lång) så att den kan mäta stångens temperatur. Stången hålls nära lågan och bibehåller ett avstånd på 40 till 50 mm. Vid en flamtemperatur på 950 ° C når stången 400 ° C på 10 till 20 sekunder. Vid en flamtemperatur på 650 ° C når stången 400 ° C på 20 till 40 sekunder.
4. Testflamtemperatur: 950 ± 40 ° C. 5. Vibrationsanordning: består av en mild stålstång (25 mm diameter ± 5%, 600 mm längd ± 5%). Den längsgående delen av stången är parallell med väggen och 200 mm ovanför väggens övre del. En axel delar upp stången i två sektioner, 200 mm och 400 mm, med den längre sektionen mot väggen. Stången tappas från ett parallellt läge till mitten av väggen vid en temperatur av 60 ° C, var 30 ± 2 sekunder.
6. Testspänning: justerbar från 100 till 1000V.
7. Testström: justerbar från 100 till 260 mA.

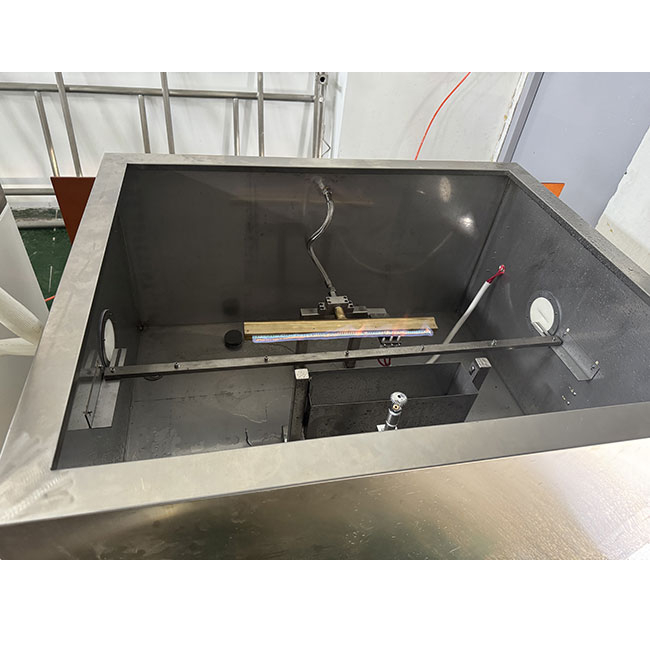

Iii. BS -vatten- och brandmotståndstest:
1. Värmekälla: brännare överensstämmer med AGF-1857B, med en munstyckslängd på 500 mm;
2. Temperaturmätning: En pansartermometer på 1,5 mm i diameter placeras på undersidan av kabeln;
3. Testflamtemperatur: 650 ± 40 ° C;
4. Vattenspray: Ett munstycke är monterat på ett teststativ, direkt i mitten av brännaren. Ett vattentryck på 250 kPa till 350 kPa appliceras, vilket sprayar 0,25 till 0,30 liter per kvadratmeter vatten nära provet. Denna hastighet mäts med en centralt belägen, djup bricka med sin långa axel parallellt med kabelaxeln. Facket är ungefär 100 mm bred och 400 mm lång.
5. Prover: Prover som är större än 1500 mm är hämtade från färdiga produkter och utsätts för ett böjtest vid omgivningstemperatur. 100 mm mantel och täckning tas bort från varje ände. Ledarna i båda ändarna av kabeln bör behandlas korrekt i enlighet med den elektriska anslutningen och tillverkarens rekommendationer.
6. Testspänning: justerbar från 100 till 1000V.
7. Testström: justerbar från 100 till 260 mA.

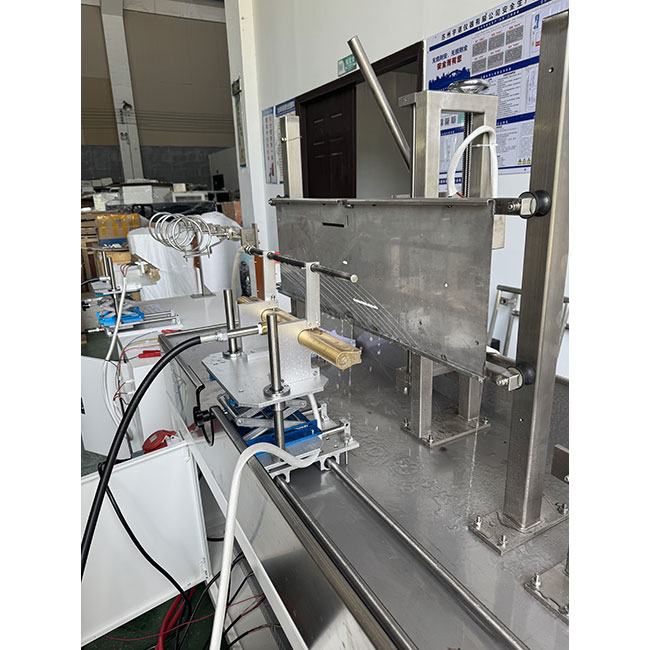

Iv. BS8491-2008 Mekanisk vibrations-, brand- och vattenmotståndstester (samma som GB/T19666-2019 Bilaga B: Water Jet Test Method):
1. Teststege: Effektteststegen består av en stålram med två centrala vertikala stålelement som kan justeras vänster och höger för att rymma kablar i olika storlekar. Teststegen är 1200 ± 100 mm lång och 600 ± 50 mm hög, med en total massa på 18 ± 1 kg.
2. Värmekälla: En brännare som överensstämmer med AGF-1857B, med en 500 mm munstycklängd, används med BS-mekaniska vibrationer och brandmotståndstestfackla.
3. Temperaturmätning: Säkra en isolerad värmebeständig testpanel (10 ± 2 mm x 300 ± 50 mm x 900 ± 100 mm) till en teststege. Två 1,5 mm diameter termoelement är monterade horisontellt på stegen, med deras mittlinjer 100 ± 10 mm över testpanelens botten och deras spetsar 20 ± 1 mm framför panelen. Placera mitten av fackelmunstycket 50 ± 10 mm under och 100 ± 10 mm framför de två termoelementen. Efter att ha antänt facklan, justera gasflödeshastigheten och registrera temperaturen var 30: e sekund i 10 minuter. Den beräknade medeltemperaturen bör vara mellan 830 ° C och 870 ° C. Om temperaturen inte uppfyller standarden, justera gasflödeshastigheten och facklapositionen inom standardtoleransen och återspeglar igen. 4. Vibrationsanordning: består av en stålstång (25 mm ± 0,1 mm diameter, 600 mm ± 5 mm längd). Den längsgående delen av stången är parallell med väggen och 200 mm ovanför väggens övre del. En axel delar upp stången i två sektioner, 200 mm och 400 mm, med den längre sektionen mot väggen. Stången tappas från ett parallellt läge till mitten av väggen vid 60 ° C, 30 ± 2s från varandra.
5. Munstycke: Ett munstycke med ett 6,3 mm uttag som överensstämmer med BS EN60529014-1992 bör användas. Munstyckscenterlinjen ska vara i en vinkel på 45 ± 5 grader till det vertikala, med munstycket beläget 500 ± 25 mm från provpunkten för provet. Flödesmätaren ska justeras för att upprätthålla en vattenflödeshastighet på 12,5L/min.
6. Testspänning: justerbar från 100 till 1000V.
7. Testström: justerbar från 100 till 260 mA.
V. EN50200-2006 Vattentest för oskyddade små kablar i nödvägar (samma som GB/T19666-2019 Bilaga A: Water Spray Test Method)
1. Vägg och installation: Väggen är konstruerad av värmebeständigt, flamskyddsmaterial och är fixerad på två horisontella stålbalkar, en i toppen och den andra längst ner i plattan. Plattan är ungefär 900 mm lång, 300 mm bred och 9 mm tjock. Väggens totala vikt (platta plus stödram) är 10 ± 0,5 kg. Varje stålstråle är ett 25 mm fyrkantigt stålrör ungefär 1 m långt. Om fyllmedlet krävs ska det placeras inuti strålen. Den övre strålen måste vara fixerad på plattan så att dess övre yta är spolad med den övre kanten av plattan. Varje stråle och den yttre kanten på plattan har ett horisontellt hål, vars exakta plats bestäms av de specifika stödkuddarna och stödramkraven. Väggen är bunden till ramen med fyra gummibussningar ungefär 32 mm i diameter och 20 mm tjock.
2. Värmekälla: Brännare överensstämmer med AGF-1857B, med en munstyckslängd på 500 mm.
3. Temperaturmätning: En pansartermometer på 1,5 mm diameter sätts in genom väggen, med termometern placerad 8 till 10 mm från väggen. Temperaturen mäts med följande procedur: Fäst en termometer i ena änden av en mild stålstång (3 mm ± 5% diameter, 300 mm lång) så att den kan mäta stångens temperatur. Håll stången nära lågan och håll ett avstånd på 40 till 50 mm. Vid en flamtemperatur på 950 ° C når stången 400 ° C på 10 till 20 sekunder. Vid en flamtemperatur på 650 ° C når stången 400 ° C på 20 till 40 sekunder.
4. Testflamtemperatur: 950 ± 40 ° C.
5. Vibrationsapparat: består av en mild stålstång (25 mm ± 5% diameter, 600 mm ± 5% längd). Rodens längsgående sektion är parallell med väggen, 200 mm över toppen av väggen. En axel delar upp den i två sektioner, 200 mm och 400 mm, med den längre sektionen mot väggen. Stången tappas från ett parallellt läge till mitten av väggen med ett 30 ± 2 sekunders intervall från 60 ° C.
6. Munstycke: Tillverkad av ett rostfritt stålrör med en yttre diameter på 16 mm och en väggtjocklek på 1 mm. Röret har 17 0,85 mm cirkulära hål vid ett avstånd på 30 mm. Munstycket sprayer vatten på provet med en flödeshastighet av 0,8 ± 0,05 l/min.
7. Testspänning: justerbar från 100 till 1000 V.
8. Testström: justerbar från 100 till 260 Ma.

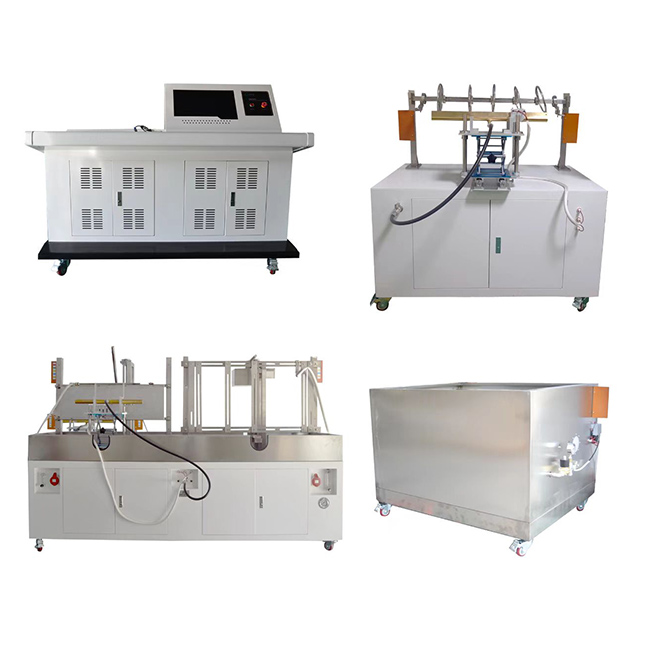

Specifikationer:
● Testskåpsdimensioner: 1500 mm (W) × 850mm (d) × 1600mm (h);

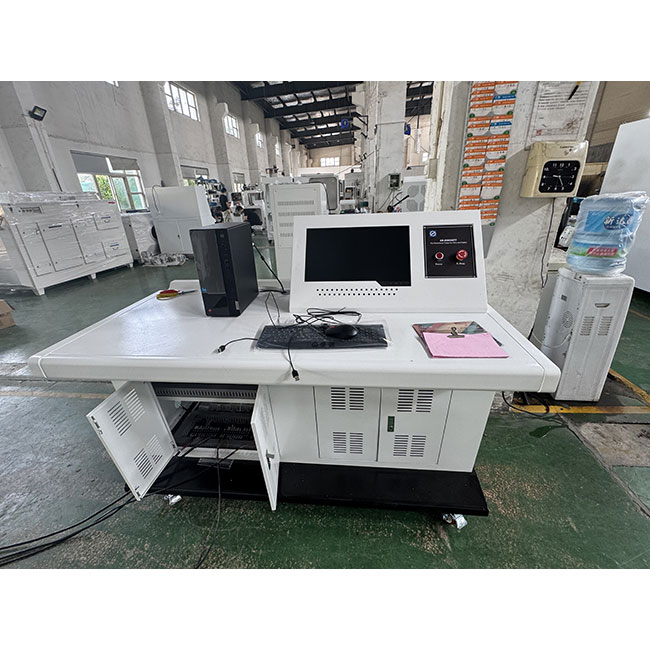

● Kontrollkonsoldimensioner: 1500 mm (W) × 900 mm (d) × 1300mm (h);
● Vattentankdimensioner: 1500mm × 1200mm × 900mm;
● Testkammare: (kundlevererad);
● Gaskälla: propan, luft (kundstöd);
● Strömförsörjning: Trefas, fem-tråd, AC 380V, 50/60Hz, 30A.
