Tråd och kabel Fullt intelligent projektorisoleringshölje tjocklek Testare

Tråd och kabel Fullt intelligent projektorisoleringshölje tjocklek Testare

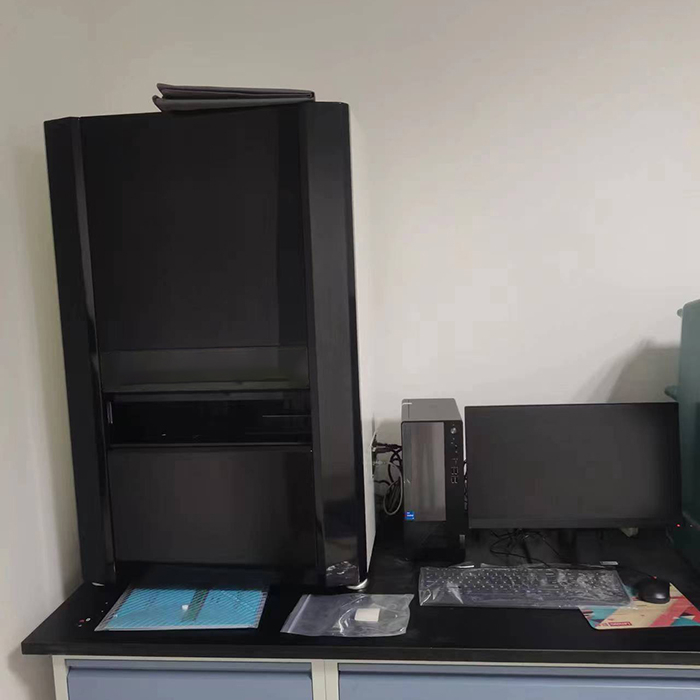

      Den helt intelligenta projektorn utvecklas baserat på mätkraven för kabel tvärsnittsdimensioner för olika strukturer i standarder GB/T2951.11-2008 och IEC60811-1-2001. Genom att förlita sig på bildförvärv och bildbehandlingsteknik uppnår produkten snabb och exakt mätning. Instrumentet integrerar 5-20 miljoner pixelindustriella kameror, telecentriska linser, som stöder algoritmprogramvara och platt röda ljuskällor och kan mäta den inre diametern, ytterdiametern, minsta/maximalt/medeltjocklek, excentricitet och andra data av olika typer av kabelisolering och mantel tvärsnitt.

     För att säkerställa bildförvärvsnoggrannhet och repeterbarhet för mätning använder detta instrument tre uppsättningar industrilinser för att hjälpa denna produkt att uppnå en mätindikationsnoggrannhet på 0,01 mm.

Tekniska parametrar:

• Upplösning: 1 um;

• Mätområde: kamera 1 1 ~ 12mm, kamera 2 12 ~ 60mm, kamera 3 60 ~ 140mm;

• Mätpunkter: 1 ~ 12, kan ställas in;

• Mätpunkt täckningsvinkel: kan ställas in;

Konfiguration och struktur:

• Mätningslins: 5 ~ 20 miljoner pixlar, tre;

• Linsens lägeshöjd kan finjusteras;

• Datakalibrering: Tre standardcirklar + Två kalibreringsplattor med flera cirklar motsvarar kameran, och kameraprecisionskalibreringen kan enkelt slutföras;

• Ljuskälla: SMD LED-ljuskälla med hög ljushet; Parallellt med den fulla täckningen av provtabellen kan mäta ogenomskinliga prover;

• Optisk bansystem: Vertikalt dammsäker optisk bansystem för att minska optisk brytning;

• Exempelplattform: Ultra-vit härdad glasplattform; säkerställa lätt transmittans och provflathet;

• Dataanslutningsport: Extern USB -port;

• Nätverksgränssnitt: Externt nätverksgränssnitt;

• Mätningsprogram: Utfärdar automatiskt testrapporter, rapportinformation kan ställas in och rapporter kan användas för lagring och utskrift;

• Databasprogram: Kan hantera mätdata och konvertera dem till Excel -dokument;

• Det finns en mängd olika standardkabel tvärsnittsstilar att välja mellan;

• Huvudkroppen är en lådestruktur för att minska extern ljuskällstörning;

Specifikationer:

• Dimensioner: 650 mm × 480 mm × 1035 mm;

• Strömförsörjning: AC220V, 50Hz.
