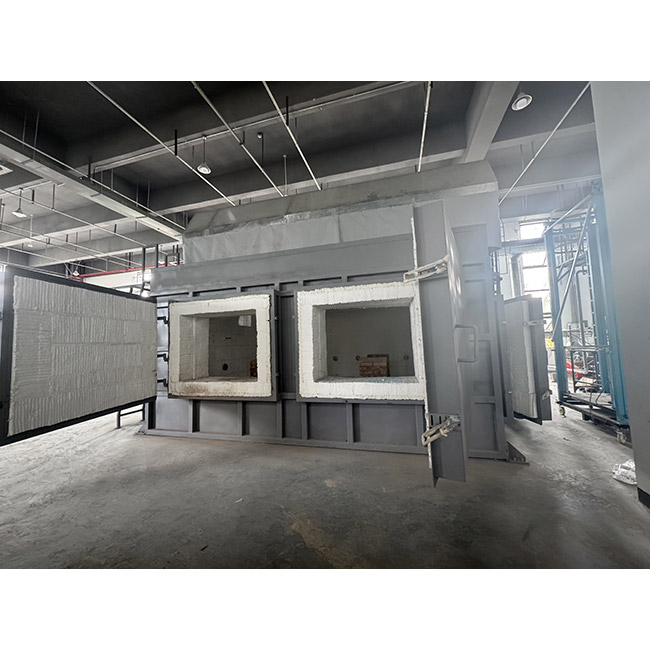

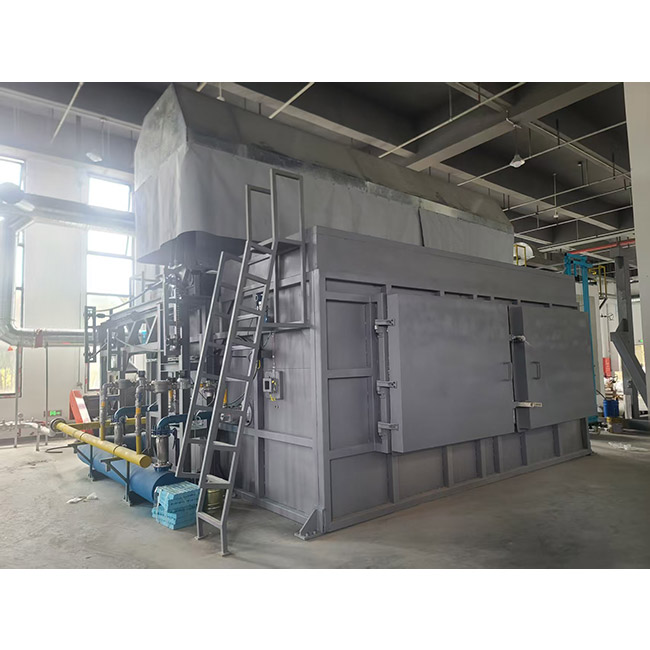

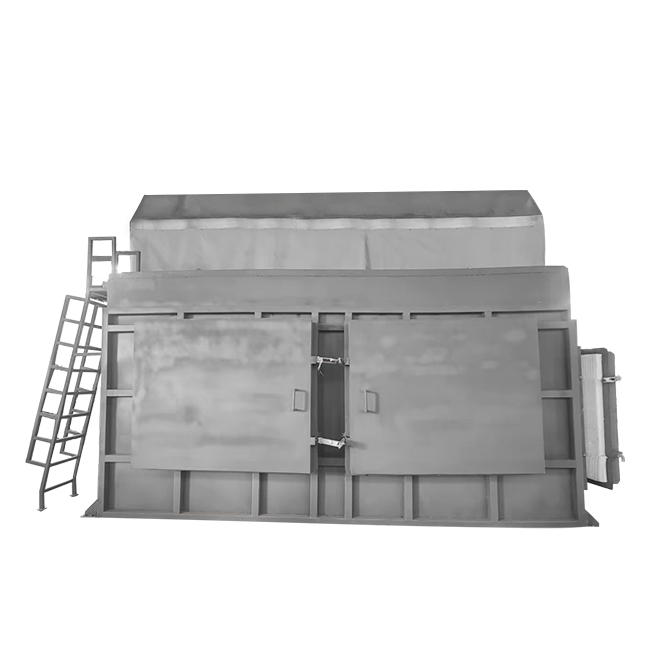

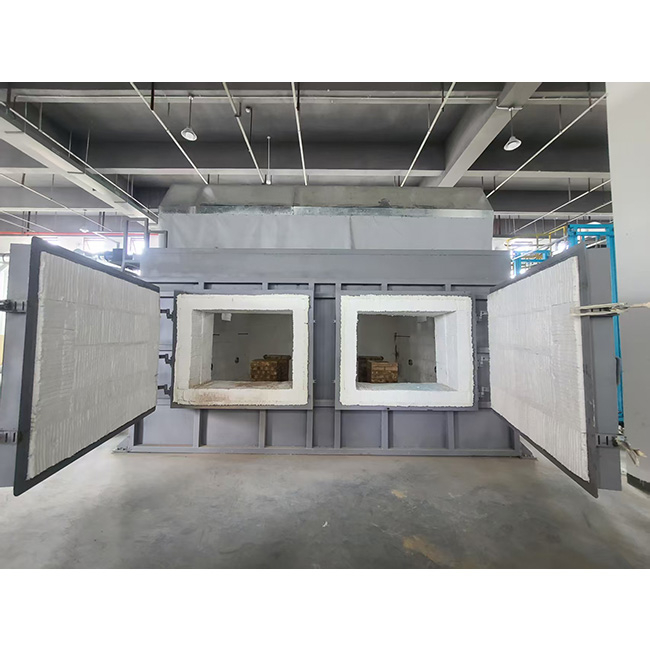

ISO 834-1 Horisontell brandmotståndstestugn för byggkomponenter och konstruktionsmaterial

Horisontell brandmotståndstestugn

Produktinförande

Horisontella ugnar är avgörande för att utvärdera brandmotståndet hos byggkomponenter som golv, tak, balkar och tak, vilket säkerställer att de uppfyller säkerhetskraven under brandexponering. ISO 834-serien ger en ram för att testa dessa element, med ISO 834-1 som ställer in allmänna krav och delar som ISO 834-5 och ISO 834-6 Ange förhållanden för horisontella separeringselement och balkar. EN 1363-1 och EN 1365-2 är europeiska standarder som överensstämmer nära med ISO, med fokus på golv, tak och balkar, vilket säkerställer efterlevnad av EU: s byggföreskrifter. BS 476-20, 21 och 22 används allmänt i Storbritannien och täcker både bärande och icke-laddande element som golv och tak, vilket erbjuder flexibilitet för Storbritanniens applikationer. UL 263 och UL 1709 är nordamerikanska standarder, applicerade på testgolv, tak och skyddade stålbalkar under standard respektive snabba brandförhållanden, vilket säkerställer efterlevnad av stränga amerikanska byggkoder. Dessa standarder tillämpas i branscher för att certifiera byggmaterial för byggnader, vilket säkerställer säkerhet i bostads-, kommersiella och industriella strukturer genom att testa bärande kapacitet, integritet och isolering under simulerade brandförhållanden.

Standard

ISO 834-1: Brandresistensprov-element för byggbyggande-Del 1: Allmänna krav för testning av byggnadskomponenter som väggar, golv, tak, balkar, kolumner, dörrar och tak i en vanlig brandexponering.
ISO 834-2: Krav och rekommendationer för att mäta ugnsexponering på testprover.
ISO 834-5: Specifika krav för bärande horisontella separeringselement, såsom golv och tak.
ISO 834-6: Specifika krav för strålar testade i horisontella ugnar.
ISO 834-9: Specifika krav för takelement som inte är laddat upp.
ISO 834-10: Krav för testning av brandskyddsmaterial som appliceras på strukturella stålelement.
ISO 834-11: Bedömning av brandskydd för strukturella stålelement.
ISO 834-13: Krav för att testa brandskydd på stålbalkar med webböppningar.
EN 1363-1: Brandmotståndstester-Allmänna krav, allmänt används i Europa för att testa byggnadselement som golv, tak och balkar under standardbrandförhållanden.
EN 1365-2: Brandmotståndstester för bärande element-Del 2: Golv och tak, särskilt för horisontella ugnsapplikationer.
EN 1365-3: Brandmotståndstester för bärande element-Del 3: balkar, tillämpliga på horisontella ugnsinställningar.
EN 13381-4: Testmetoder för att bestämma bidraget från brandskydd till stålelement, inklusive horisontella balkar.
EN 13381-9: Testmetoder för brandskydd applicerade på stålbalkar med webböppningar, som används i horisontella ugnar.
BS 476-20: Brandtester på byggnadsmaterial och strukturer-Metod för bestämning av brandmotstånd för konstruktionselement (allmänna principer), tillämpliga på horisontell ugnstest.
BS 476-21: Brandtester på byggnadsmaterial och strukturer-Metoder för bestämning av brandmotstånd för bärande element, inklusive golv, tak och balkar.
BS 476-22: Brandtester på byggnadsmaterial och strukturer-Metoder för bestämning av brandmotstånd för icke-laddande element, såsom tak.
UL 263: Standard för brandtester av byggnadskonstruktion och material, som främst används i Nordamerika för att testa golv, tak, balkar och andra komponenter i horisontella ugnar.
UL 1709: Standard för snabba brandtester av skyddsmaterial för konstruktionsstål, tillämpligt på horisontell ugnstest för stålelement under intensiva brandförhållanden.

Obs: ISO 834-3, 4, 7, 8, 12 och 14 är mindre relevanta för horisontella ugnar när de fokuserar på vertikala element, kolumner eller mindre ugnar, men ingår i ISO-serien för fullständighet.

Ansökan

Golv

Bostäder: Inkludera betongplattor, armerade betongplattor och kompositgolv (såsom sammansatta plattor av stålbetong).
Icke-belastningsbärande golv: Inkludera lätta golvsystem, trägolv eller prefabricerade golvpaneler.
Golvbeläggningar: Inkludera mattor och golvfinishmaterial (testade i samband med golvsystemet).
Tillämpliga standarder: ISO 834-5, EN 1365-2, BS 476-21 och UL 263.

Tak

Botebärande tak: Inkludera betongtak, ståltak och sammansatta taksystem.
Icke-belastningsbärande tak: Inkludera lätta takpaneler och takbeläggningsmaterial.
Takkomponenter: Inkludera vattentätande lager, isoleringsskikt och takdäck (testat i samband med taksystemet).
Tillämpliga standarder: ISO 834-5, EN 1365-2, BS 476-21 och UL 263.

Strålar

Loadbärande balkar: Dessa inkluderar stålstrålar, betongbjälkar, träbalkar och sammansatta balkar (såsom stålkonkretskompositbjälkar).
Brandskyddade balkar: Dessa inkluderar stålstrålar belagda med brand-retardantfärg eller innesluten i brandhämmande material.
Perforerade balkar: Dessa inkluderar balkar med öppna hål, som testas för brandskyddsprestanda.
Tillämpliga standarder: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 och UL 1709.

Tak

Icke-loadbärande tak: Dessa inkluderar upphängda taksystem och dekorativa takpaneler.
Brandklassade tak: Dessa är tak som används för att separera utrymmen eller skydda överliggande strukturer (såsom gipstyrelsetak och tak av mineralullskort).
Takkomponenter: Dessa inkluderar takramar, takpaneler och isoleringsmaterial. Tillämpliga standarder: ISO 834-9, BS 476-22, EN 1365-2 (delvis tillämplig), UL 263.

Serviceinstallationer

Ventilationskanalverk: Testa dess integritet och värmeisoleringsprestanda under brandförhållanden.
Rörsystem: såsom brandkanaler och kabelkanaler.
Tillämpliga standarder: ISO 834-1 (allmänna krav), EN 1363-1, BS 476-20.

Andra komponenter

Horisontella separationskomponenter: såsom horisontella brandseparationssystem mellan golv och tak.
Brandskyddsmaterial: såsom spray-applicerade brandhämmande beläggningar och brandsäkerhetspaneler som används för att skydda stålbalkar eller golvsystem.
Kompositstrukturer: såsom stålkonkretskompositstrukturer och lätta smörgåspaneler.
Tillämpliga standarder: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Specifikationer:

Ugntyp: Horisontell bärande testugn (50T);
Ugnsdimensioner: L4.5m x W4.0M x d2.0m;

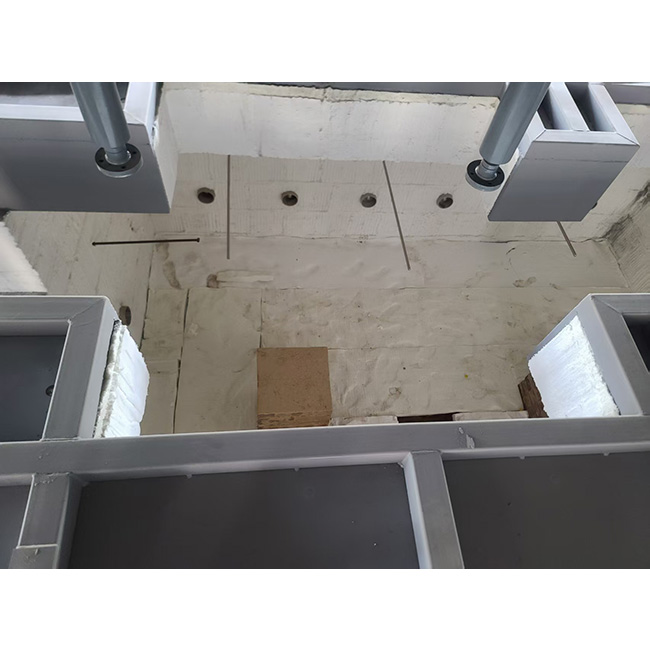

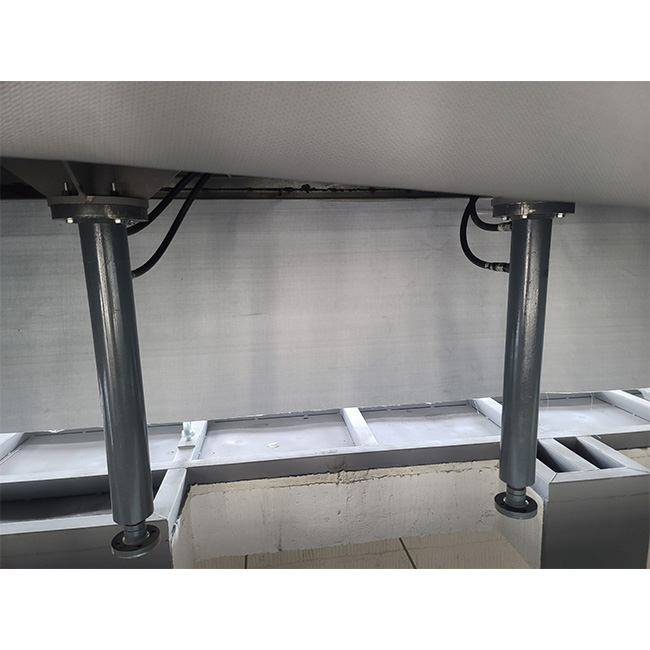

Antal lastpunkter: 4 poäng;
Laddningskraft och kontrollmetod: Enkelpunkt 8T; Proportionell lättnadsventil Linjär belastning, kontinuerlig konstant belastning <1,5%;
Bränsletyp:
Bränslekalorivärde: flytande petroleumgas (LPG) eller naturgas 22 000 kcal/m³;
Bränsletryck: 0,03-0,07 MPa;
Avgastemperatur: <400 ° C (med kall luft);
Ugnsväggens temperaturökning: <50 ° C ± 1 ° C över rumstemperaturen (exklusive brännare och områden runt observationsfönstret);
Isolering: eldfast ull för toppen och väggarna; Eldfasta tegelstenar för botten;
Antal brännare: 10 uppsättningar;
Termoelement: 20 för ugnskammaren; 1 för kalibrering; 32 för bakplatttemperatur;
Förbränningskraft: 4500 kW;
Gasförbrukning: Full belastning: 167 kg/h; Faktiskt: 96 kg/h
Förbränningskontroll: 1:25 Linjär förbränning
Maximal deformation: ≤ L0/30
Datainsamling och bearbetning: Programmerbar logikstyrenhet (PLC), högprecisionstemperaturförvärvskort, ± 0,1 ° C
Rörledningstest: Kan testa både A och B -rörledningar samtidigt
