GD-ISO5660
Gold

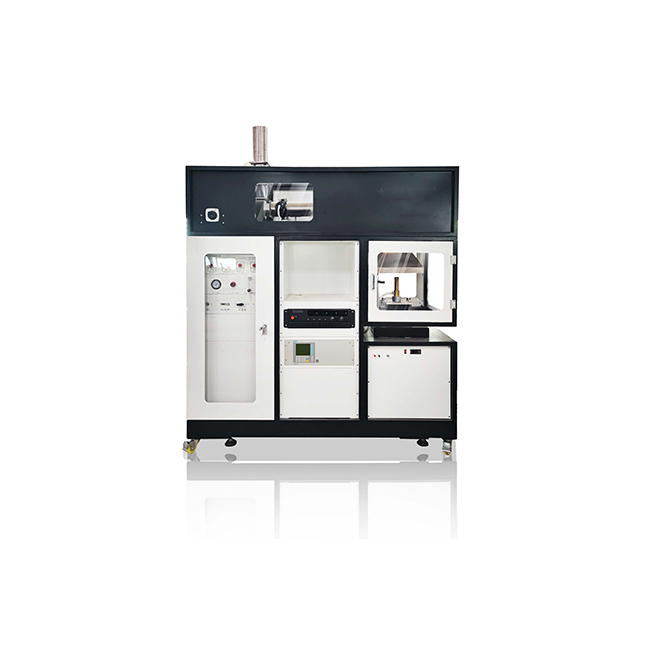

ISO 5660 Cone Calorimeter
Produktinförande
Konkalorimetern är en avancerad brandtestutrustning utvecklad enligt ISO 5660 International Standard, som används för att utvärdera förbränningsegenskaperna hos material i eld. Den simulerar olika termiska strålningsnivåer (25 ~ 75 kW/m²) för att exakt mäta värmeutsläppshastigheten (HRR), rökgenereringshastighet, massförlustfrekvens och toxiska gasutsläpp (såsom CO, CO2) för materialet. Testobjekten inkluderar byggnadsmaterial, järnvägstransportinredning, flyg- och rymdmaterial, skeppsdäck, textilier, ledningar och kablar etc. och används allmänt inom konstruktion, transport, möbler och andra fält. Instrumentet är utrustat med en konvärmare, automatisk tändningssystem, gasanalysator och högprecisionsvägsensor för att säkerställa att testresultaten är korrekta och pålitliga, i linje med internationella standarder som ISO 5660-1: 2015, och är ett viktigt verktyg för brandprestanda och produktcertifiering.
Standard
ISO 5660-1: 2015
Titel: Reaktion-till-eldtest-Värmeutsläpp, rökproduktion och massförlusthastighet-Del 1: Värmeutsläppshastighet (Cone Calorimeter Method) och rökproduktionshastighet (dynamisk mätning)
Innehåll: Denna del specificerar testmetoden för att mäta värmeutsläppshastigheten, rökproduktionshastigheten och massförlusthastigheten för material vid en specifik termisk strålningsnivå med hjälp av en konkalorimeter. Testet är baserat på syreförbrukningsprincipen (cirka 13,1 MJ/kg energi frigörs för varje kg syreförbränning).
Uppdatering: Jämfört med 2002 -versionen lägger 2015 -versionen till rökmätning (inklusive krav för CO- och CO2 -analysatorer), metoder för hantering av speciella prover (såsom material som är alltför krullade, smält eller mindre än 6 mm tjocka) och differentierade bestämmelser för instrumentkalibrering.
Testproduktinnehåll
ISO 5660 Cone Calorimeter Test är tillämpligt på olika material och produkter. Det används huvudsakligen för att utvärdera deras förbränningsbeteende i eld och används allmänt vid konstruktion, järnvägstransit, luftfart, fartyg, möbler, textilier och andra fält. Räckvidden för de testade produkterna inkluderar men är inte begränsat till följande kategorier:
Byggnadsmaterial
Trä: massivt trä, plywood, fiberplatta, etc.
Plast: PVC, polyuretan, polyeten, etc.
Kompositer: Glasfiberarmerad plast, smörgåspaneler, etc.
Beläggningar och ytbehandlingsmaterial: Brandhämmande beläggningar, dekorativa beläggningar.
Isoleringsmaterial: Skumplast, mineralull, glasull, etc.
Väggpaneler och golvmaterial: Mattor, golvläder, laminatgolv, etc.
Krav: Provytan måste vara platt, storleken är vanligtvis 100 mm × 100 mm och tjockleken är mindre än 50 mm; Om tjockleken är mindre än 6 mm måste det faktiska substratet fästas för att uppnå en tjocklek av 6 mm. Ett komplett test kräver 12 prover, som testas vid olika strålningsnivåer (25, 35, 50, 75 kW/m²), med 3 prover per nivå.
Järnvägstransportmaterial
Inre material: Säten, golv, väggpaneler, tak etc.
Ledningar och kablar: isoleringsskikt, mantelmaterial.
Tillämpningsstandarder: såsom EN 45545-2 (EU Rail Transit Fire Protection Standard), med Marhe-värde för att utvärdera brandprestanda.
Flyg-
Flygplan Interiors: Seat Fabrics, Partitions, Bulkthead Materials, etc.
Standarder: uppfylla FAA (Federal Aviation Administration) eller AITM (Airbus) krav, ofta används i kombination med ASTM E1354.
Skeppsmaterial
Däck och kabinmaterial: Möt IMO (International Maritime Organization) Relaterade standarder.
Textilier och möbler
Textilier: gardiner, mattor, tygdekorativa material etc.
Möbelfyllningar: skum, fyllningsfiber etc.
Standarder: såsom GB/T 14645, NFPA 701, etc., testad i kombination med ISO 5660.
Ledningar och kablar och elektroniska produkter
Isoleringsmaterial: Polymermaterial som används för ledningar och kablar.
Standarder: såsom GB/T 18380, ECE R118 (bilinredning).
Andra material
Förpackningsmaterial: kartong, skumplast, etc.
Industriella material: gummi, tätningsmaterial etc.
Specialmaterial: Material som är lätta att smälta, krulla eller krympa kräver specialbehandling (till exempel att använda trådnät eller aluminiumpallpapperspapper).
Huvudparametrar:
1. Strålningskon: Värmkraft 5kW, strålningsintensitet: 100 kW/m2, utrustad med tre termoelement för att mäta temperaturen.
2 Strålningsskyddsskikt: Tillverkat av icke-brännbart material, med en total tjocklek som inte överstiger 12 mm;
3 Strålningskontroll: Strålningskontrollsystemet kan justeras korrekt för att hålla temperaturen på strålningskon termoelementet kontrollerat vid ± 10 ℃ för det förinställda värdet;
4 Vägningsutrustning: Importerad elektronisk balans med hög precision, vägning av 500 g, upplösning 0,01 g;
5 Provmonteringsram: Tillverkad av rostfritt stål, en fyrkantig öppen platta, den övre öppningen är 106mmx106mm, djupet är 25 mm och tjockleken är 2,4 mm;
6 Positioneringsram: En fyrkantig låda gjord av 1,9 mm tjockt rostfritt stål, den inre storleken på fyrkantiga rutan är 111 mm, höjden är 54 mm och öppningen för testytan är 94mmx94mm
7 Avgassystem: sammansatt av en centrifugalfläkt, en rökhuva, luftintaget och avgasrören i fläkten och en öppningsflödesmätare
8 Gasprovtagningsanordning: provtagningspump, rökfilter, avfuktning kall fälla, tom bypass -koefficient, fuktfilter, CO2 -filter.
9 Tändare: En elektrisk gnisttändare används för extern tändning.
10 tändtimer: uppenbar värdeupplösning: 0,1S, tidsfel: 1S/1N
11 Gasanalysator och nyckelkomponenter importeras alla.
12 02 Analyzer (C0 är valfritt, kostnaden är extra)
13 Högprecisionskort, dator och 8,4-tums LCD-skärm med 64, flera kommunikationsgränssnittsalternativ som TCP/IP och RS-232
14 Syremätning: Paramagnetisk syremätning
14.1 Mätområde: 0-25%
14.2 Certifiering: CE-certifiering, EN 50081-1, EN50082-2
14.3 Strömförsörjning: 220VAC, 48 ~ 63Hz, 37W
14.4 Skyddsnivå: IP 20
14,5 Vikt: Cirka 13 kg
14.6 Provgastryck: Användning av extern referensgas, 800 ~ 1200HPa; Använda intern referenspump, lufttryck ± 50HPA
14.7 Provgasflöde: 0,3 ~ 1 liter / minut
14.8 Provstemperatur: 5 ~ 50 ℃
14.9 Provgasfuktighet: <95% relativ fuktighet
14.10 Uppvärmningstid: 2 timmar
14.11 Svarstid: 3,5 sekunder
14.12 förfallstid: 0 ~ 100 sekunder justerbar
14,13 Dödtid: Cirka 0,5 ~ 2,5 sekunder
14.14 Intern signalbehandlingstid: <1 sekund
14.15 Nolldrift: <0,5% minimiintervall/månad
14.16 Mätvärde Drift: <0,5% mätområde/månad
14.17 Upprepningsbarhetsfel: <1% mätområde/månad
14.18 Linearitetsfel: <1% mätområde/månad
14.19 Utgångssignalfluktuation: <± 0,75% minimiintervall
14.10 Reläutgång: 6, 24V AC/DC, 1A, flytande, fritt valbar
14.21 Analog ingång: 2, 0/2/4 ~ 20mA, korrigerad för korsinterferens
14.22 Binär ingång: 6, 24V, flytande, fritt valbar
14.23 Seriell kommunikationsport: Rs 485
14.24 Omgivningstemperatur: drift, 5 ~ 45 ℃; lagring och transport, -30 ~+70 ℃
15 koldioxid CO2-analysator: Kontinuerlig mätning med användning av NDIR icke-dispersiv infraröd analysator. (Valfri, extra avgift)
15.1 Mätområde: 0 ~ 10%;
15.2 Mätnoggrannhet: ± 0,1%;
15.3 Svarstid: <6,5s;
15.4 Upprepning: <± 1%
15.5 Nolldrift: ≤2%/vecka
15.6 Range Drift: ≤2%/Week
15.7 Linjär avvikelse: <± 1%
16 kolmonoxid CO-analysator: Kontinuerlig mätning med användning av en icke-dispersiv infraröd analysator. (Valfri, extra avgift)
16.1 Mätområde: 0 ~ 5%;
16.2 Responstid: <7.0S
16.3 Upprepning: <± 1%
16.4 Nolldrift: ≤2%/vecka
16.5 Range Drift: ≤2%/Week
16.6 Linjär avvikelse: <± 1%
17 Dataförvärvssystemet kan samla in och registrera testdata såsom syrekoncentration, koldioxidkoncentration, temperatur, värmeutsläppshastighet, massa
förlustfrekvens etc. och kan sparas;
18 dator: en.
19 Flue Gas -behandlingssystem: Antar ett kraftfullt avgassystem. Maskinen är utrustad med en kraftfull avgasfläkt. När testet är klart, starta avgasfläkten för att urladda avgaserna utomhus för rening för att uppfylla nationella utsläppsstandarder.
